Solution du système de guidage de stationnement JUTAI
Résumé
Contextes du projet
Avec le développement continu et rapide de l'économie, les citadins possèdent de plus en plus de voitures.Les parkings publics ne peuvent pas répondre aux besoins croissants en stationnementLe problème urgent de la manière de tirer parti du parking limité pour répondre aux besoins de stationnement doit être résolu.Et laisser les voitures se garer dans les parkings est le problème clé pour réduire la congestion dans la gestion urbaine.
Les problèmes courants des parkings sont les suivants:
L'administrateur ne sait pas combien de places de stationnement peuvent être utilisées dans les parkings?
Les parquiers ne connaissent pas l'espace de stationnement et se déplacent de façon désordonnée sur la route après avoir conduit à l'aveugle, ce qui peut facilement provoquer une congestion.
L'administrateur doit désigner beaucoup de personnel administratif pour faciliter le stationnement des véhicules, ce qui augmente les coûts de gestion sans raison.
Il n'est pas possible de déterminer en temps opportun le débit des véhicules à différents moments et le taux d'utilisation des places de stationnement dans différentes zones.Les administrateurs ne peuvent donc pas prendre de bonnes décisions pour ajuster l'allocation des ressources, ce qui entraîne une faible utilisation des parkings et de faibles revenus.
Les lumières éclairent la place de stationnement toute la journée, ce qui consomme beaucoup d'électricité, provoquant des déchets inutiles et des coûts de gestion croissants.
¢ Pour parvenir à une gestion des parkings à haut rendement, à faible consommation d'énergie et à des revenus élevés, ainsi qu'à l'informatisation et à l'intelligentification de la gestion des parkings,Nous avons donc recherché et produit un système de guidage de stationnement économe en énergie basé sur l'échographie comme méthode de détectionCe système est ingénieux et d'excellentes performances, et les parkers peuvent connaître en temps réel la place de stationnement vacante et conduire rapidement pour éviter de conduire à l'aveugle,pour augmenter l'utilisation efficace des routes et des places de stationnement et réduire la congestion routièreEn même temps, l'utilisation d'interrupteurs d'économie d'énergie pour contrôler les feux des espaces de stationnement,Réalisant vraiment les lumières allumées quand la voiture arrive, et les lumières quand la voiture s'éteint ", ce qui permet d'économiser complètement l'énergie et de réduire les factures d'électricité.
Définition du système
Guide du stationnement
Le système de guidage du stationnement est un système d'indication qui permet à la voiture de rouler en douceur dans la cabine de stationnement.Il s'agit d'un système de guidage intelligent de stationnement qui guide les voitures pour se garer dans la place de stationnement disponible.Et les voitures sont détectées par détecteur à travers le stand vide sur l'écran et l'état de stationnement sur le feu de stationnement.Le système s'applique à une orientation et à une gestion efficaces des véhicules entrant et sortant du parking.Le stationnement facile et la surveillance du parking rendent le parking plus standardisé et ordonné, augmentant l'utilisation de l'espace de stationnement.
Guide de stationnement par ultrasons
L'espace de stationnement utilise une technologie de détection par ultrasons, qui détecte de manière fiable toutes les places de stationnement occupées ou disponibles.Installation sur chaque détecteur d'échographie de place de stationnement peut détecter s'il y a une voiture sur la position ou non, puis le système de gestion recueillera en temps opportun toute détection en elle, à la fin du système libérera les informations de stationnement et de guidage sur l'écran et l'annonceur par le calcul logique.
Les avantages et les caractéristiques du système
Avantages du système
¢ Guider les plongeurs à stationner facilement et rapidement, ce qui leur permet d'économiser du temps, de l'essence, de l'énergie et de préserver l'environnement.
¢ Établissement de statistiques sur l'utilisation du parking, répartition raisonnable des ressources et augmentation des bénéfices.
L'amélioration de la gestion des parkings et de l'image de la gestion des biens.
- Réduire les ressources humaines et les coûts.
¢ Établissement de statistiques sur les données, y compris le volume de trafic et le taux d'utilisation.
- fonctionne de manière indépendante, sans tenir compte de l'emplacement de l'ordinateur et est compatible avec le système.
Offrir un logiciel de gestion à la mode et puissant, pratique à gérer.
Caractéristique du système
Je ne sais pas.Structure du système simple et stable
Les deux types de structure de bus, CAN et RS485, réduisent efficacement la difficulté de construction et le retard du bus. Le système utilise simultanément des structures de bus CAN et RS485.Le CAN a une transmission bidirectionnelle, longue distance et stabilité, qui assurent la fiabilité et la large couverture du système.Le prix bas et la polyvalence du bus RS485 réduisent efficacement le coût de construction du système et la difficulté de construction.
Je ne sais pas.Convient pour le fil, beau effet d'installation
Chaque borne de ce système utilise une alimentation DC24V et les écrans d'affichage LED de chaque cloisonnement peuvent être connectés à n'importe quel bus RS485 de n'importe quel contrôleur de place de stationnement,ce qui réduira considérablement la difficulté de câblage du systèmeLe problème de câblage peut être résolu en utilisant un fil à 4 cœurs.
Je ne sais pas.Partage flexible et simple
Le système peut gérer jusqu'à 512 partitions. Les partitions peuvent être réglées de manière flexible et peuvent contenir une ou plusieurs partitions physiques.l'ensemble du bus RS485 ou du contrôleur entier, afin que les utilisateurs puissent régler de manière flexible chaque cloisonnement, améliorer considérablement l'applicabilité et la précision du système.y compris tous les détecteurs de stationnement dans tout le parking.
Je ne sais pas.Haute précision de l'état de stationnement et forte anti-interférence
Le détecteur à ultrasons situé au-dessus de l'espace de stationnement peut détecter avec précision l'état actuel de l'espace de stationnement, et en même temps, il a une forte capacité anti-interférence.Il peut détecter efficacement s'il y a une voiture dans l'espace de stationnement actuel et éviter les problèmes d'objets en mouvement et d'interférence mutuelle par ultrasons.
Je ne sais pas.Facile à accrocher l'affichage de l'espace de stationnement
Les écrans d'affichage des espaces de stationnement de chaque cloisonnement du système peuvent être connectés à n'importe quel bus RS485, et chaque bus RS485 peut être connecté à 8 écrans d'affichage avec différentes adresses,et chaque contrôleur peut connecter 16 écrans avec différentes adresses
Je ne sais pas.Fonctionnement indépendant sans ordinateur
Une fois la configuration du système terminée, le système peut fonctionner indépendamment sans l'ordinateur de gestion.
Je ne sais pas.Un logiciel puissant de gestion des données
La recherche automatique de l'appareil n'a pas besoin d'être ajoutée manuellement, la gestion électronique de la carte est flexible, pratique et intuitive.et les logiciels offrent un accès à la mise à niveau des équipements, pratique pour la maintenance et la mise à niveau ultérieures, interface simple et belle et facile à utiliser.
Fonction et composition du système
Fonction du système
Le système de gestion de l'orientation des parkings s'applique principalement aux grands et moyens parkings souterrains intérieurs et aux parkings publics tels que les immeubles de bureaux gouvernementaux,hôtels haut de gamme et immeubles de bureauxLe système est principalement utilisé pour améliorer le taux d'utilisation des places de stationnement du parking,et faciliter l'administrateur pour mieux gérer le parking, et améliorer le niveau de gestion du parking et les avantages sociaux et économiques; d'autre part, elle élimine également les problèmes de stationnement pour les clients et leur fait gagner du temps,améliorer l'efficacité, pratique pour les clients de se garer facilement.
Fonction de guidage automatique des espaces de stationnement
Après l'entrée du véhicule, le système de guidage de la place de stationnement détecte automatiquement l'état occupé ou vide de la place de stationnement,et les modifications détectées dans l'espace de stationnement sont transmises par le contrôleur de guidage de stationnement à l'affichage de guidage de stationnement en temps réel. L'écran de guidage du stationnement guide le véhicule vers la meilleure position de stationnement.L'indicateur de place de stationnement guide le propriétaire de la voiture pour trouver rapidement et avec précision la place de stationnement vide dans le parking.
Carte électronique
Le logiciel du système de guidage du stationnement peut afficher directement l'utilisation des places de stationnement de l'ensemble du parking et l'état en ligne de l'équipement.Le logiciel peut charger la figure de plan électronique de l'ensemble du parking en couches, et afficher l'occupation ou la vacance de chaque place de stationnement dans le parking en temps réel et dynamiquement.
Statistiques automatiques des places de stationnement
Grâce à la détection par ultrasons des véhicules, le système compte et calcule automatiquement les véhicules entrant et sortant du parking.Selon les résultats des calculs statistiques, le système transmet en temps réel les informations sur les places de stationnement à l'écran d'affichage des places de stationnement,et afficher automatiquement les informations sur les places de stationnement vides sur l'écran d'affichage des places de stationnement dans le parking et l'interface logicielle des places de stationnement.
Gestion des véhicules
Le système peut contrôler en temps réel la gestion des places de stationnement, et les administrateurs peuvent examiner les conditions pertinentes.Après que le véhicule est garé sur la place de stationnement, et l'heure de stationnement de chaque place de stationnement peut être vue à tout moment dans la salle de contrôle.
Gestion spéciale des places de stationnement
Le système peut définir des places de stationnement spéciales et des fonctions de réservation de places de stationnement., Les places de stationnement ne participeront pas aux statistiques sur les places de stationnement après la définition des places de stationnement spéciales.,qui peut faciliter la gestion des places de stationnement fixes et les personnes importantes peuvent se garer à tout moment.
Statistiques du rapport
Selon les dossiers de stationnement du parking, le système peut faire des statistiques sur le volume de trafic et le taux d'utilisation des places de stationnement, et générer des rapports correspondants.Il peut aussi compter le quotidien, le volume de trafic mensuel et annuel et le taux d'utilisation du parking et exporter le rapport au format EXCEL pour aider les gestionnaires à l'analyser et à l'archiver.
Autovérification du système
Le système de guidage peut vérifier par lui-même régulièrement, et alarmer automatiquement après un dysfonctionnement, ce qui est pratique pour l'entretien en temps opportun.
Affichage chinois
Le chinois affiche les mots de bienvenue, les informations sur les places de stationnement restantes, les places de stationnement pleines et d'autres informations connexes sur le parking, etc., via un écran LED.
Interface d'ouverture des données
Le logiciel offre une interface WebService multiplateforme, adaptée à différentes langues,et ouvre l'interface de données du nombre de places de stationnement restantes et l'état en temps réel de chaque place de stationnement, ce qui est pratique pour le système d'amarrage et le développement secondaire.
Composition du système
Le système de guidage des places de stationnement installe des détecteurs à ultrasons sur chaque place de stationnement et détecte les voitures en temps réel.Il peut détecter s'il y a une voiture dans l'espace de stationnement et envoyer les données au contrôleur de nœudLe contrôleur de nœud traite 4 485 lignes. Les informations sur les places de stationnement sont envoyées au contrôleur central.et le contrôleur central envoie les informations sur les places de stationnement à chaque écran d'affichage des espaces de stationnement des cloisons et à l'ordinateur de gestion via les statistiques sur les espaces de stationnement; en même temps, le détecteur à ultrasons commande l'indicateur de place de stationnement situé à l'avant de la place de stationnement pour qu'il affiche en vert ou en rouge selon le résultat de la détection;On peut voir que le système de guidage par parking par ultrasons est composé de quatre parties: détecteur à ultrasons, nœud, contrôleur central, affichage de guidage de stationnement et logiciel du centre de gestion.
Détecteur à ultrasons
Le détecteur à ultrasons est une partie importante du système de guidage de stationnement et est installé directement au-dessus de chaque place de stationnement.Utiliser la mesure de distance par ultrasons pour collecter en temps réel des informations sur l'utilisation des places de stationnement et contrôler l'indicateur de place de stationnement pour afficher les différentes conditions des places de stationnement, et en même temps transmettre à temps l'information sur l'état des places de stationnement au sous-contrôleur via le réseau RS485.
La distance de détection de 8 niveaux répond à différents environnements d'installation de différents projets.
Le circuit récepteur adopte une variété de méthodes de jugement combinées pour améliorer la stabilité antiinterférence et de détection de l'équipement.
L'utilisation de l'algorithme avancé d'apprentissage intelligent anti-embrouillage résout les interférences des routes adjacentes, des sidecars et des caméras, et le taux de précision de détection est supérieur à 99,9%.
L'ensemble a subi des tests rigoureux d'électricité statique, de coups de foudre, de surtensions, d'impulsions de groupe, etc. pour assurer une utilisation fiable sous l'influence d'un environnement électrique difficile.
Il peut détecter rapidement et efficacement les différents états de l'équipement.et l'état de connexion du bus peut être rapidement diagnostiqué.
Les interfaces d'entrée et de sortie des commutateurs peuvent détecter et contrôler les équipements auxiliaires sur les places de stationnement (tels que les serrures de stationnement, etc.) et diverses applications peuvent être réalisées en une seule étape.
Paramètre de base
Définition du commutateur DIP
Tableau de comparaison des distances de détection
Paramètre de base
Condition de l'indicateur de lumière
Indicateur de place de stationnement
L'affichage le plus direct possible de l'état de vacance de la place de stationnement.
¢ Directement contrôlé par le détecteur.
Lorsque la voiture n'est pas garée sur la place de stationnement actuelle, elle s'affiche en vert, sinon en rouge.
Un design unique, simple et élégant.
La distance visuelle des perles de lampe LED est d'au moins 30 m.
Installation de l'équipement
Il est installé directement au-dessus de chaque place de stationnement.
En fonction de l'environnement de construction sur place, la hauteur d'installation peut être ajustée arbitrairement entre 1,0 et 3,5 m.
Effets de l'installation
Contrôleur central
Le contrôleur central est le noyau de l'ensemble du système: il compte et traite les données d'état de vide de l'ensemble du parking,et pousse les résultats du traitement à l'écran d'affichage de guidage en temps réel pour réaliser la fonction de guidage du véhiculeUne plateforme ARM 32 bits haute performance, un système d'exploitation intégré en temps réel et une conception industrielle complète pour assurer la stabilité et la fiabilité du produit.L'ensemble du contrôleur système peut être mis à niveau à distance pour répondre aux besoins de l'utilisateur à tout moment.
La communication entre le contrôleur central et l'ordinateur hôte adopte la communication Ethernet.
L'utilisation de la conception d'interface de communication de qualité industrielle du bus CAN, de sorte que la communication du signal est stable et fiable, et la distance de transmission peut atteindre 5 kilomètres.
L'équipement est équipé d'un court-circuit, d'une connexion inverse et d'une conception de protection contre les erreurs de connexion pour éviter les dommages électriques aux équipements connexes causés par un court-circuit, une connexion inverse,connexion erronée et câblage incorrect pendant la construction.
- 512 partitions de gestion maximales (support de 512 méthodes d'association).
Une fois les informations associées téléchargées, elles sont automatiquement enregistrées et fonctionnent de manière indépendante et correcte sans l'aide de l'ordinateur.
Introduction de l'indicateur de place de stationnement
Commutateur DIP
Effets de l'installation
Contrôleur de nœud
Le sous-contrôleur est utilisé pour lire cycliquement les données d'état des détecteurs connectés, en téléchargeant les codes d'information pertinents au contrôleur centralisé.et en même temps recevoir les données d'information sur les places de stationnement disponibles du contrôleur centralisé, et l'envoie à l'écran du guide pour affichage.
L'adoption du processeur ARM 32 bits importé de pointe et de conception industrielle complète assure la stabilité et la fiabilité du produit.L'ensemble du contrôleur système peut être mis à niveau à distance pour répondre aux besoins de l'utilisateur à tout moment.
En utilisant la conception de l'interface de communication de qualité industrielle du bus CAN, la communication du signal est stable et fiable, et la distance de transmission peut atteindre 5 kilomètres.
L'alimentation électrique est conçue pour une utilisation industrielle, avec protection contre le court-circuit, la surcharge et la surtension.
En adoptant une conception d'interface de communication RS485 à 4 canaux, chaque canal est totalement indépendant et n'affecte pas l'autre, et chaque bus peut être connecté à un maximum de 32 appareils RS485.avec une efficacité de communication élevée.
Il peut détecter rapidement et efficacement les différents états de l'équipement.et l'état de la connexion de bus peut être rapidement trouvé.
Paramètre de base
Introduction de l'indicateur de stationnement
Commutateur DIP
Effets de l'installation
Écran d'affichage d'entrée
L'écran de guidage extérieur est composé de modules LED de haute luminosité, de circuits d'entraînement, de supports, etc., installés à chaque entrée du parking.et utilisé pour afficher les informations sur les places de stationnement restantes dans le parking. Il reçoit les statistiques de stationnement du contrôleur centralisé, affichant en temps réel le nombre actuel de places de stationnement vacantes sous forme de chiffres et de textes,et demande au conducteur du véhicule qui est prêt à entrer dans le parkingIl est utilisé 24 heures sur 24, 7 jours sur 7.
La conception imperméable à l'eau et à la poussière guide le grand écran pour adopter une peinture anti-ultraviolette, qui est difficile à changer de couleur; (l'apparence simple peut être personnalisée en fonction des besoins du client).
L'utilisation d'un panneau de perspective et de peinture à froid en acier pour la coquille.
¢ Conception à faible consommation d'énergie, avec court-circuit, surcharge, protection contre les surtensions.
- Adopter une conception industrialisée et subir des tests stricts d'électricité statique, de coups de foudre, de surtensions, d'impulsions de groupe, etc., afin d'assurer efficacement l'utilisation fiable de l'équipement.
L'intensité lumineuse atteint 1600mcd, la distance visuelle est supérieure à 50m et l'angle de vision est large.
¢ En utilisant un panneau de perspective et une peinture en acier froid sur la coque,le voyant est clairement distinguable.
Paramètres de base
Installation de l'équipement
L'installation au sol à l'entrée et à la sortie du parking, ainsi que l'emplacement et la direction de l'installation doivent tenir compte de manière exhaustive de l'environnement du site.
Effets de l'installation
Écran de guidage directionnel du stationnement
L'écran de guidage intérieur est composé de modules LED de haute luminosité, d'unités de conduite, de supports et d'autres pièces.Il est installé à la fourchette importante dans le parking pour recevoir les informations de sortie du contrôleur central, pour afficher le nombre de places de stationnement vides dans la zone sous forme de chiffres, de flèches, etc., afin d'orienter les propriétaires de voitures pour trouver rapidement les places de stationnement vides,et pour assurer le parking débloqué et l'utilisation complète des places de stationnement.
L'écran de guidage utilise un panneau de perspective et une coque de profil présentant une apparence simple et concise.
Le contenu d'affichage multidirectionnel peut être utilisé par différentes intersections.
La coquille est résistante à la poussière et difficile à changer de couleur.
L'écran de guidage est conçu pour une faible consommation d'énergie, avec une protection contre le court-circuit, la surtension, le sur courant et la surcharge.
L'indicateur vert est clairement visible et la perle de lampe a une forte intensité lumineuse avec une longue distance visuelle et un grand angle de vision.
Paramètre de base
Installation de l'équipement
Selon l'environnement visuel, évitez d'autres objets qui bloquent et bloquent entre les écrans pour installer des écrans unidirectionnels, bidirectionnels et tri-directionnels aux intersections.
Référence du projet
Logiciel de gestion du système de guidage de stationnement
Environnement d'installation du logiciel du système de guidage par stationnement par ultrasons
Le système d'exploitation est basé sur une plateforme: Win10/ Win7/ WinXP/ Win8/ WinService (X86、X64).
CPU: Intel Core i3 ou plus.
¢ Mémoire: 2G et plus.
Affichage: 17 pouces ((1024X768) et plus.
Installation du logiciel du système de guidage de stationnement
La base de données d'installation: MySQL_Setup_V5.0.exe est un fichier
Remarque: Si vous avez déjà installé ou installé la base de données PLPP, vous n'avez pas besoin de désinstaller ou de réinstaller.
Installez le JRE: jre7.exe.
Remarque: Prise en charge de jre7 et supérieurs, si vous l'avez déjà installé, vous n'avez pas besoin de le réinstaller ou de le désinstaller.
¢ Installation du logiciel de guidage par ultrasons JUTAI: le logiciel Vx.xx_zh.exe du système de guidage par parking.
Remarque: si le logiciel du système de guidage de stationnement est déjà installé, vous pouvez directement remplacer l'installation sans désinstaller.
Connexion de l'utilisateur
Cliquez et ouvrez le logiciel du système de guidage de stationnement JUTAI, et entrez dans l'interface de connexion de l'utilisateur,L'utilisateur administrateur par défaut: admin, mot de passe: 123456, l'utilisateur commun par défaut: utilisateur, mot de passe: 123456.
Résumé des places de stationnement
¢ Une puissante fonction de carte électronique, affichage intuitif et en temps réel de l'état de chaque place de stationnement,affichage en temps réel du nombre de places de stationnement restantes sur chaque écran d'affichage et synchronisation des informations de l'écran d'affichage sur place, l'état en ligne et hors ligne en temps réel et le nombre d'équipements, pratique pour la maintenance et la gestion.
Description de l'icône de l'espace de stationnement: A-B-C signifie capteur avec adresse C de B Channels câble RS485 sous le contrôleur avec adresse A.
L'icône de l'écran de stationnement Description: A-B-C-D signifie l'écran avec l'adresse C des canaux B RS485 Cable sous le contrôleur avec l'adresse A.
Gestion des appareils
- Recherche automatique de tous les appareils, ajout automatique, pas besoin d'ajouter manuellement des appareils, réglage et fonctionnement simples, pratique et rapide.
Pour rechercher le contrôleur principal, cliquez sur Ajouter l'hôte et sautez les fenêtres de recherche, démarrez automatiquement la recherche,Sélectionnez le contrôleur central correspondant et cliquez sur .
¢ Dispositif de recherche et tout dispositif contrôlé par le contrôleur central actuel.Après la recherche, les informations sur le dispositif et la partition ajoutées par le système seront supprimées.S'il vous plaît utiliser "recherche supplémentaire".
- recherche incrémentielle et conservation inchangée de la liste d'appareils d'origine, recherche d'appareils nouvellement ajoutés et leur ajout au logiciel,sans modifier les informations d'origine du périphérique et les informations de partition, etc., une fois la recherche terminée, cliquez sur "Enregistrer les données".

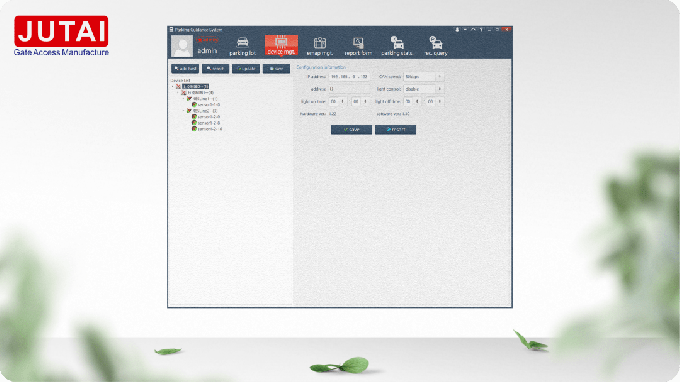

Paramètre de réglage: cliquez sur le contrôleur maître gauche, le contrôleur esclave ou l'affichage.vous pouvez modifier les informations de configuration et définir les propriétés des paramètres; cliquez avec le bouton droit de la souris sur la liste des appareils pour supprimer l'appareil, et affichez le nombre d'appareils et l'état en ligne en même temps,et si le nombre de périphériques sous le sous-contrôleur dépasse 32 contrôleurs de division temporelle le nom sera affiché en rouge comme un rappel.
¢ Informations sur la configuration du contrôleur central: vitesse du bus CAN: plus le bus CAN est éloigné, plus la vitesse du bus CAN doit être réglée.
