Détecteur à double canal pour la sécurité des AGV - prévention des collisions et diagnostic LED en temps réel et robuste

Les véhicules à guidage automatisé (VGA) révolutionnent la logistique et la fabrication, augmentant l'efficacité et la productivité.leur fonctionnement en toute sécurité dans des environnements industriels dynamiques est essentielPour que les AGV puissent naviguer dans des usines ou des entrepôts très fréquentés sans incident, une technologie de détection sophistiquée et fiable est nécessaire.Le détecteur de boucle à double canal JUTAI fournit une solution robuste spécialement conçue pour améliorer la sécurité des AGV, prévenir les collisions et assurer la disponibilité du système grâce à des diagnostics en temps réel.

Prévention proactive des collisions dans les environnements automatisés

Le détecteur à double canal de JUTAI excelle dans ce rôle. Intégré dans des boucles de sol aux intersections, aux stations de recharge, à la télécommande, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, à l'électricité, àportes, ou d'autres zones critiques, ses capacités de détection de précision détectent de manière fiable la présence de VTA ou d'autres obstacles potentiels tels que des chariots élévateurs ou des chariots de personnel.La configuration à double canal permet une logique de sécurité sophistiquée, par exemple pour confirmer la présence dans une zone ou détecter la direction de déplacement, déclencher les alertes nécessaires ou ordonner au VAT de ralentir ou de s'arrêter.Cette détection proactive est essentielle pour prévenir les collisions coûteuses, protégeant les biens de valeur et assurant un environnement de travail plus sûr.

Maximiser le temps de fonctionnement grâce au diagnostic LED en temps réel

Dans les environnements industriels à rythme rapide, la minimisation des temps d'arrêt est cruciale pour maintenir la productivité.Des indicateurs visuels clairs fournissent des mises à jour immédiates de l'état de la puissance, l'intégrité de la boucle et les conditions de défaut pour les deux canaux.Cela permet au personnel de maintenance d'évaluer instantanément l'état opérationnel du détecteur et de repérer rapidement les problèmes potentiels sans avoir besoin d'un équipement de diagnostic spécialiséLe dépannage facile et rapide se traduit directement par une disponibilité accrue du système AGV et des flux de travail de maintenance plus efficaces, ce qui assure le bon fonctionnement de vos opérations automatisées.

Conception robuste pour des conditions industrielles exigeantes

Les environnements industriels présentent des défis uniques, notamment la poussière, les vibrations, les fluctuations de température et les impacts physiques potentiels.Les composants de sécurité des AGV doivent être conçus pour résister à ces conditionsLe détecteur de boucle à double canal JUTAI est doté d'une construction robuste de qualité industrielle conçue pour une fiabilité à long terme dans des environnements exigeants.Son boîtier durable et ses composants de qualité assurent une performance constante malgré les facteurs de stress environnementaux, fournissant une solution de détection fiable qui permet le fonctionnement continu et efficace de votre flotte de véhicules automobiles.

Sécurisez vos opérations avec JUTAI

Le détecteur de boucle à double canal JUTAI offre les capacités essentielles de prévention des collisions, des diagnostics faciles à utiliser,La conception et la robustesse nécessaires pour les environnements automatisés modernes.

Caractéristique

• 1. portée de détection de 15 à 2000 μh
  • Le détecteur de boucle prend en charge une large plage de détection allant de 15 μH à 2000 μH, permettant une large gamme de tailles et de configurations de boucles pour une application polyvalente dans différents scénarios de détection du trafic.
  • La large plage de détection permet à notre détecteur de boucle de détecter tous les types de véhicules, motos, voitures, ultra long camion, bus et ainsi de suite

• 2- Le côté compact.
  • Le boîtier compact et bien conçu combine toutes les exigences de l'industrie en matière de caractéristiques et de fonctionnalités, ce qui permet à ce détecteur d'être intégré dans tout système de détection de la circulation existant.

• 3. Capacités de diagnostic et indication LED
  • Les capacités de diagnostic complètes permettent de diagnostiquer avec précision les problèmes de boucle et d'installation et affichent à travers l'état de la LED, assurant ainsi des performances optimales et réduisant les temps d'arrêt.

• 4. Temps de présence sélectionnable
  • La sortie du relais de présence peut être sélectionnée pour limiter une sortie de détection à une durée fixe (supérieure à 30 minutes) pendant qu'un véhicule reste en boucle, ce qui offre une flexibilité dans la gestion du trafic.

• 5Augmentation automatique de la sensibilité
  • Cette fonction détecte de manière fiable les grandes combinaisons de camions-remorques et de véhicules de grande capacité en augmentant automatiquement la sensibilité au maximum lors de la détection du véhicule, assurant ainsi une identification précise.

• 6. Compensation automatique pour dérive environnement
  • Les détecteurs de boucle (ou autres capteurs) s'adaptent et s'étalent automatiquement aux changements des conditions environnementales,maintenir l'exactitude et la stabilité de la détection malgré des conditions météorologiques et des facteurs environnementaux variables.

• 7. 17 Réglage du commutateur
  • La conception de l'interrupteur de plongée sur la coque rend le réglage du détecteur de boucle plus facile et plus clair, ce qui est très convivial pour les utilisateurs.Les utilisateurs peuvent définir toutes les fonctions d'abord et ensuite installer le détecteur de boucle.

• 8Les deux canaux travaillent en coopération ou indépendamment.
  • Le détecteur de boucle à double canal peut être utilisé comme deux versions à canal unique, prend en charge deux canaux de détection indépendants.
  • Permettant également la surveillance simultanée de plusieurs boucles, le détecteur de boucle a la capacité de reconnaître la direction dans les applications à canal unique.amélioration de la souplesse et de la précision de la détection des véhicules.

• 9Interférence anti-interférence.
  • Grâce à l'interrupteur de plongée, la fréquence du détecteur de boucle peut être réglée pour éviter les interférences de bruit croisé causées par l'installation de deux bobines de boucle trop proches.





---



Les liens







Modes de fonctionnement

Le détecteur de la série LD-200 peut être configuré pour l'un des modes suivants:

Mode de présence	Mode de pulsation
Mode de présence logique AB (opération barrière)	Le mode d'impulsion de logique AB ((Logique de comptage))

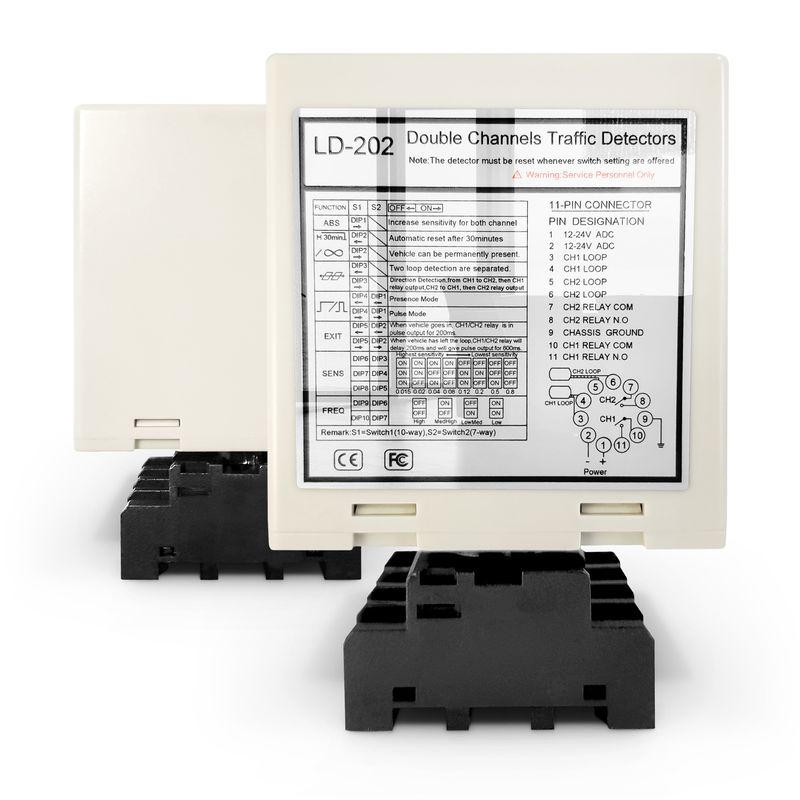

Indicateur et commutateur

LED électrique: LED électrique rouge indique "alimentation allumée"

• Le système de détection de la lumière LED:continuement allumé: indique la détection du véhicule.

• Clignement lent: indique que la boucle est court-circuité ou que le nombre de tours après la boucle n'est pas suffisant.

• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.

• Le système de détection du CH2 LED: Continuellement allumé: indique la détection du véhicule.

• Clignement lent: indique que la boucle est court-circuité ou que le nombre de tours après la boucle n'est pas suffisant.

• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.



Sélection de la sensibilité

• La sensibilité et la fréquence de la boucle peuvent être réglées par réglage d'un commutateur à 7 voies et d'un commutateur à 10 voies.

• L'utilisateur peut sélectionner 8 réglages différents en changeant le réglage du commutateur de basculement en différents modes comme dans leLes commutateurs 6, 7 et 8 pour la sélection de la sensibilité CH1, 0,8 étant le moins sensible et 0,015 le plus sensible.

• Les commutateurs 3, 4 et 5 permettent de sélectionner la sensibilité au CH2, 0,8 étant la moins sensible et 0,015 la plus sensible.







¢ Commutateur1=S1:Sélection de la fonction de boucle du canal 1 (commutateur de basculement à 10 voies)

• (Commutateur 1) Augmentation de la sensibilité spéciale DIP1 et DIP2 pour les deux remorques (les deux canaux)











• (Switch1=S1) D3, D4, D5 et ((Switch2=S2) D1, D2 Réglage des fonctions spéciales ((Mode1,2,3 DirectionDétection, mode 4.5,6 en mode normal, deux boucles de détection sont séparées.)







• (Switch1=S1) D6 & D7 & D8 et (Switch2=S2) D3 & D4 & D5 Sélection de la sensibilité des réglages CH1 et CH2.(Choix des huit niveaux)







• (Switch1=S1) D9 & D10 et (Switch2=S2) D6,D7 Fréquence de réglage (20 K à 100 KHz).

Bouton de réinitialisation: Veuillez noter que le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est apporté aux interrupteurs de plongée.







Installation de la boucle

Les boucles sont scellées à l'aide d'un composé époxy noir à réglage rapide ou d'un mastic de bitume chaud pour se fondre dans la surface de la route.



Lors de l'installation, veuillez maintenir la prise et la prise du produit dans la direction verticale







Trouble de prise de vue







---



Série de produits

LD-100	LD-102	LD-200	LD-202	JTHT-11
Chaîne unique 100 à 240 V CA	Chaîne unique 12 à 24 V AC/DC	Deux canaux 100 à 240 V CA	Deux canaux 12 à 24 V AV/DC	câble en boucle 305 m bobine en téflon
