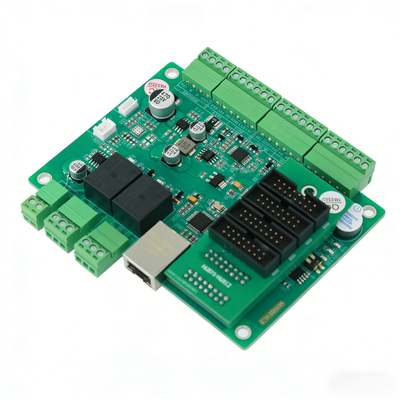

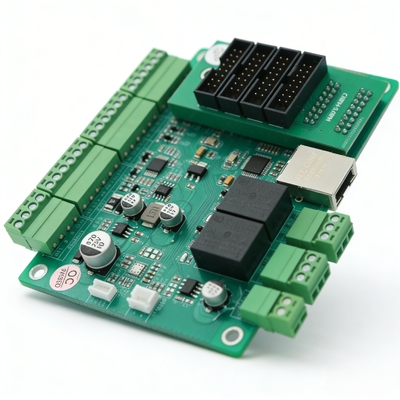

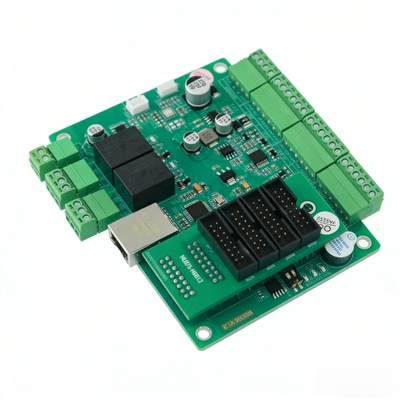

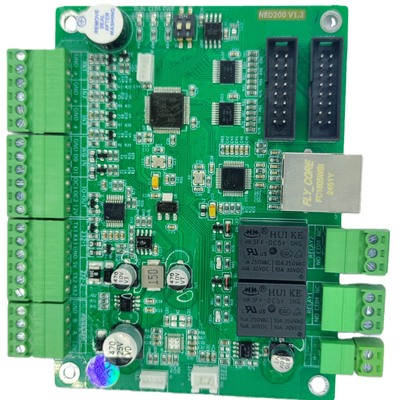

Tableau de pilotage à écran LED NED200 avec double affichage de code QR (longue/courte distance), diffusion vocale et mise à niveau IAP à distance pour les complexes commerciaux et les zones pittoresques

Nom De Marque:	JUTAI
Numéro De Modèle:	200 DH
MOQ:	1 à 10 pièces pour l'échantillon
Prix:	Négociable
Détails De L'emballage:	1 série 1 dessin animé
Conditions De Paiement:	T/T, Western Union, Paypal ou Alipay

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Interface de communication ::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Tension de fonctionnement ::

DC12V

Courant de fonctionnement ::

2A Max

Température de fonctionnement ::

-40°C à 85°C

Dimensions hors tout ::

115 mm (L) * 85 mm (L) * 15 mm (H)

Distance entre les trous de montage::

105 mm (L) * 75 mm (l)

Interface E/S ::

Entrée 2IO, sortie IO 2OC, sortie IO 2relais

Interface d'écran d'affichage ::

HUB75, HUB08

Sortie de l'amplificateur de puissance ::

1 port, 4Ω 8W

Protocoles pris en charge ::

RS485, TCP, MQTT

Capacité d'approvisionnement:

2000 set par mois

Mettre en évidence:

Plaque d'affichage LED avec code QR

tableau de bord à double affichage de code QR

pilote LED à distance de mise à niveau IAP

Description de produit

NED200 Plaque de commande LED de qualité industrielle, noyau de commande d'affichage LED intelligent avec RS485/Ethernet/MQTT multi-protocole pour le stationnement et l'automatisation d'usine

La carte d'entraînement à LED de qualité industrielle NED200 sert de dispositif de commande intelligent de base pour les écrans à LED,connexion transparente des systèmes de gestion de niveau supérieur avec les terminaux d'affichage LED pour réaliser une affichage stable du contenuConçue pour des scénarios industriels, cette carte d'entraînement intègre RS485, Ethernet et MQTT, trois protocoles de communication traditionnels,permettant une connexion flexible avec divers systèmes de gestion des parkings, équipements d'automatisation d'usine et autres plateformes de contrôle industriel sans modifier l'architecture matérielle existante.Il prend en charge jusqu'à 80 octets par ligne et plus de 100 langues dans le monde entier, répondant parfaitement aux besoins d'affichage de texte des parkings (numéro de place de stationnement, frais de stationnement) et des usines (horaire de production, état des équipements),tout en réalisant l'affichage de superposition en temps réel avec mise à jour automatique.

Doté d'une fiabilité de qualité industrielle, le tableau de vitesses LED NED200 fonctionne de manière stable dans une large plage de températures de -40°C à 85°C, avec connexion inverse,Protection contre l'ESD/l'impulsion et le surtensionnement pour s'adapter à des environnements extérieurs et industriels difficilesIl intègre des fonctions de contrôle de diffusion vocale, de liaison par relais et de lecture de l'état d'OI, permettant un contrôle à guichet unique des écrans LED et des périphériques pour les parkings,Il peut relier les barrières pour réaliser automatiquement " paiement de code de balayage - ouverture de barrière - invite vocale "; pour les usines, il peut détecter les anomalies de l'équipement et déclencher des alarmes vocales en temps réel et une coupure de courant de relais pour éviter l'expansion des défauts.navigateur ou plateforme cloud, le NED200 assure une post-entretien pratique, aidant les entreprises à réduire les coûts d'exploitation sur place et à améliorer l'efficacité de la gestion.

Principaux avantages
* Communication multiprotocole: Prend en charge RS485, Ethernet et MQTT trois méthodes de communication traditionnelles, facile à connecter avec divers systèmes de gestion
* Contrôle indépendant à 4 lignes: Réalisez l'affichage indépendant de l'écran LED à 4 lignes, ligne unique max 80 octets, supportez l'affichage multilingue (100+ langues dans le monde)
* Mode d'affichage double de code QR: code QR en plein écran (2-5m de balayage à longue distance) et code QR en 3 lignes (0,5-2m de balayage à courte distance) pour différents scénarios
* Fonctions interactives intégrées: intégrer le contrôle de la diffusion vocale, la liaison de relais et la lecture de l'état d'OI, réaliser un contrôle à guichet unique de l'affichage LED et des périphériques
* Fiabilité de qualité industrielle: -40°C à 85°C de température de fonctionnement large, avec connexion inverse, ESD/impulsion et protection contre les surtensions, adapté aux environnements extérieurs/industriels difficiles
* Extension et mise à niveau flexibles: Prise en charge de la mise à niveau IAP à distance (TCP / navigateur / nuage), stockage de voix de 8 Mo (maximum 256 fichiers) et peut lier des barrières, des capteurs, des équipements vocaux, etc.
* Affichage en temps réel: Prise en charge de l'affichage de superposition de format temps personnalisé, mise à jour automatique en temps réel sans fonctionnement manuel

Paramètres techniques clés
Paramètres électriques et physiques de base
* Tension de fonctionnement: DC12V (avec protection contre les connexions inversées)
* Courant de fonctionnement: 2A MAX
* Température de fonctionnement: -40°C ~ 85°C (humidité relative < 80%, pas de condensation)
* Dimensions globales: 115 mm (longueur) * 85 mm (largeur) * 15 mm (hauteur)
* espacement entre les trous de montage: 105 mm (longueur) * 75 mm (largeur)
* Conversion de puissance intégrée: circuit de 12 V à 5 V, sortie de courant continu maximale de 1,2 A pour les appareils externes

Configuration d'interface riche
* Interface Ethernet (TCP/IP): 1 port, adaptatif 10/100M, avec isolation
* Interface RS232: 2 ports, fonctionnement indépendant, réglable de 4800 à 115200 bps, protection ESD/pulse
* Interface RS485: 1 port, réglable à 4800-115200 bps, protection contre les ESD/impulsions
* Interface TTL: 1 port, 4800-115200 bps, niveau de 3,3 V
* Interface Wiegand: 1 port, Wiegand 26/34 adapté
* Entrée IO: 2 canaux, non isolés, plage de signal 0-5V
* Sortie IO: 2OC non isolé (max 12V/0.2A) + 2 relais isolé (250VAC 10A / 30VDC 10A)
* Sortie de l'amplificateur de puissance: 1 port, 4Ω 8W
* Interface d'affichage LED: 1HUB75 + 1HUB08 (extension externe pour 4*HUB12)

Paramètres fonctionnels

* Protocoles pris en charge: RS485 (9600 baud rate), TCP (port 8008), MQTT
* Capacité d'affichage: contrôle indépendant de 4 lignes, ligne unique max 80 octets
* Affichage du code QR: écran complet (maximum 52 caractères) / 3 lignes (maximum 77 caractères), couleur blanche
* Transmission vocale: Max 32 identifiants vocaux par commande, mode de lecture séquentielle/immédiate, stockage de 8 Mo (250 fichiers et plus)
* Mise à niveau à distance: Prise en charge de la mise à niveau TCP/browser/cloud IAP
* Identifiant unique: Identifiant unique mondial pour l'identification des appareils et le contrôle d'accès
* Codage pris en charge: GBK, UTF8, UNICODE (facultatif, support unique uniquement)

Principales fonctions

1Affichage LED indépendant à plusieurs lignes

* Contrôle indépendant en 4 lignes, chaque ligne peut définir un contenu d'affichage exclusif
* Prise en charge de plus de 100 langues, compatible avec le chinois, l'anglais, les chiffres et d'autres langues nationales
* Affichage de superposition en temps réel, format d'heure personnalisé (année/mois/jour/heure/minute/seconde), mise à jour automatique
* Maximum 80 octets par ligne, répondre à tous les besoins d'affichage des informations textuelles de différents scénarios

2. Affichage interactif à double code QR

* Code QR plein écran: pour le balayage à longue distance de 2 à 5 m, maximum 52 caractères, troncation automatique du contenu excédentaire
* Code QR en 3 lignes: pour la numérisation à courte distance de 0,5 à 2 m, 4e ligne pour la description du texte, max 77 caractères
* Couleur fixe de code QR blanc, effacement automatique du contenu original, restauration par commande après sortie du mode code QR
* Réaliser le paiement des codes de balayage, la navigation des codes de balayage, l'enregistrement des codes de balayage et d'autres opérations interactives

3Contrôle de diffusion vocale.

* Contrôle de la carte vocale pour lire les fichiers vocaux préréglés (8 Mo de stockage, maximum 256 fichiers)
* Deux modes de lecture: lecture séquentielle (attendre la fin précédente) / lecture immédiate (interrompre la voix actuelle)
* Maximum 32 identifiants vocaux par commande, prise en charge de la mise à jour des fichiers vocaux sur place via des outils spéciaux
* Lien avec des événements externes (déclencheur IO, code de balayage, etc.) pour réaliser une diffusion vocale automatique

4. Liens périphériques et détection d'IO

* Contrôle du relais: sortie isolée du relais à 2 canaux, temps de fermeture du support (0,1s unité), barrières de liaison, lumières, alimentation
* Lecture de l'état d'OI: entrée d'OI à 2 canaux, détection des signaux de contact sec (0=invalide/1=valid), état du capteur/bouton de déclenchement du moniteur
* Lien automatique: réaliser "détection de signal - diffusion vocale - action de relais" automatisation à guichet unique, aucune intervention manuelle

5. Mise à niveau et gestion à distance

* Prise en charge de la mise à niveau IAP à distance via l'outil de mise à niveau TCP, le navigateur ou la plateforme cloud
* Ajouter en temps réel de nouvelles fonctions, optimiser la logique existante sans fonctionnement sur place
* Identifiant unique mondial, réaliser le contrôle d'accès des appareils et l'identification de la source, protéger les droits des clients

TypiqueScénarios d'application

1. Scénario du parking

* Affichage en 4 lignes: numéro de place de stationnement, frais de stationnement, temps réel, rappel chaleureux
* Affichage de code QR en plein écran pour le paiement du code scan, pas besoin de descendre ou de faire la queue
* IO détecte l'entrée/sortie du véhicule, déclenche la diffusion vocale "Bienvenue/Merci d'être venu"
* Barrière de liaison de relais, réaliser l'automatisation " paiement de code de balayage - barrière ouverte - prompt vocal "

2. Scénario commercial complexe

* Affichage en 4 lignes: navigation au sol, promotion de la marque, annonce d'activité, temps réel
* Code QR de 3 lignes pour le code numérisé pour obtenir la carte du centre commercial / coupons, 4ème ligne pour la demande de texte
* Lien avec le système du centre commercial, mise à jour en temps réel des informations promotionnelles et des annonces d'activités

3. Scénario parc/zone pittoresque

* Affichage en 4 lignes: Directives de sécurité, activité temporaire, introduction de la scène, temps réel
* Code QR de 3 lignes pour numériser le code pour obtenir l'itinéraire du tour, marque de la 4e ligne " Numériser pour un guide détaillé "
* IO détecte le flux de personnel, déclenche la diffusion vocale des conseils de sécurité et des rappels de lieux pittoresques

4. Scénario usine/atelier

* Affichage en 4 lignes: calendrier de production, état de l'équipement, avis de sécurité, temps réel
* IO détecte une anomalie de l'équipement, déclenche la diffusion vocale "Erreur de l'équipement, s'il vous plaît gérer à temps"
* Connexion relais coupé alimentation de l'équipement, éviter l'expansion de défaillance
* Réaliser une gestion intelligente de la production et un avertissement précoce des défauts des équipements

5. Scénario communautaire/contrôle de l'accès

* Affichage en 4 lignes: informations pour les visiteurs, avis d'accès, temps réel, conseils de sécurité
* Code QR de 3 lignes pour l'enregistrement du code de balayage des visiteurs, 4e ligne pour le guide d'enregistrement
* Après l'enregistrement réussi, relayer le contrôle d'accès ouvert et jouer la voix "Bienvenue"
* Réaliser la gestion du contrôle d'accès sans pilote et la traçabilité des informations des visiteurs

Emballage et expédition

Emballage

* Emballage antistatique standard pour les cartes PCB de contrôle industriel
* Protection antichocs en mousse intégrée, éviter les dommages pendant le transport
* Emballage et étiquetage personnalisés selon les exigences du client (OEM/ODM)

Transport aérien

* Prise en charge de l'express international: DHL, FedEx, UPS, TNT, EMS (3 à 7 jours ouvrables)
* Prise en charge du fret aérien ou maritime pour les commandes en vrac (15-30 jours ouvrables, selon la destination)
* Nous fournirons le numéro de suivi immédiatement après l'expédition, le statut logistique en temps réel
* Emballage professionnel pour le transport sur de longues distances, assurer l'intégrité du produit

Service de personnalisation

Nous fournissons un guichet uniqueProduit d'origineservices de personnalisation pour des clients mondiaux, notamment:

* Personnalisation des fonctions du firmware et adaptation du protocole (personnaliser selon les besoins du scénario)
* Personnalisation et préchargement des fichiers vocaux (contenu de diffusion vocale personnalisé)
* Étiquetage et personnalisation du logo (impression de la marque et du modèle du client)
* Ajustement de l'interface matérielle (selon les besoins réels de connexion des appareils)
* personnalisation de l'accueil de la plateforme cloud (connexion transparente avec le système de gestion existant du client)

Veuillez nous contacter avec vos exigences de personnalisation détaillées, nous fournirons des solutions et des devis professionnels.

Questions fréquemment posées

Q1: Quelles sont les méthodes de communication prises en charge par le NED200?

R: Il prend en charge trois méthodes de communication courantes: RS485, Ethernet (TCP) et MQTT, qui peuvent être sélectionnées de manière flexible en fonction du scénario réel.

Q2: Combien de langues la carte d'entraînement LED prend-elle en charge?

R: Il prend en charge plus de 100 langues dans le monde entier, la bibliothèque de polices par défaut comprend le chinois simplifié / traditionnel, l'anglais, le thaï, le coréen, l'arabe, etc., et prend en charge le codage GBK / UTF8 / UNICODE.

Q3: Le mode d'affichage du code QR peut-il être commuté librement?

R: Oui, il prend en charge l'écran complet et les deux modes de code QR à 3 lignes, le contenu d'affichage d'origine peut être restauré en envoyant une commande après avoir quitté le mode de code QR.

Q4: Le NED200 est-il adapté à une utilisation en extérieur?

R: Oui, il est de qualité industrielle, avec une large température de fonctionnement de -40°C à 85°C et de multiples fonctions de protection, parfaitement adapté aux environnements difficiles en extérieur.

Q5: Prend-il en charge la mise à niveau à distance?

R: Oui, il prend en charge la mise à niveau IAP à distance via l'outil de mise à niveau TCP, le navigateur ou la plateforme cloud, ce qui peut ajouter de nouvelles fonctions et optimiser la logique en temps réel sans fonctionnement sur site.

Q6: Peut-il se connecter à des périphériques tels que des barrières et des capteurs?

R: Oui, il a une sortie relais à 2 canaux et une entrée IO à 2 canaux, qui peut relier des barrières, des lumières, des capteurs, des boutons et autres
les périphériques permettant de réaliser un contrôle automatique de la liaison.
