Capteur radar Doppler à micro-ondes IP54 étanche à l'eau avec sensibilité réglable et large champ de détection pour détection automatique du mouvement de la porte

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24 à 4
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Document:

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Capteur radar Doppler à micro-ondes étanche IP54

Détecteur de mouvement de porte automatique à sensibilité réglable

Capteur radar à large champ de détection 24

Description de produit

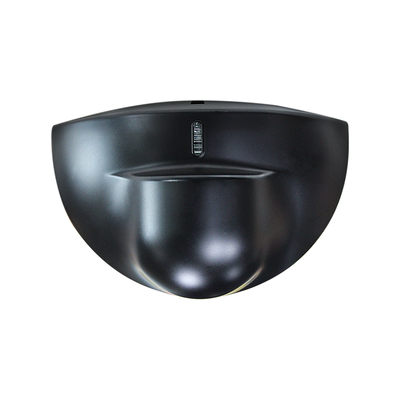

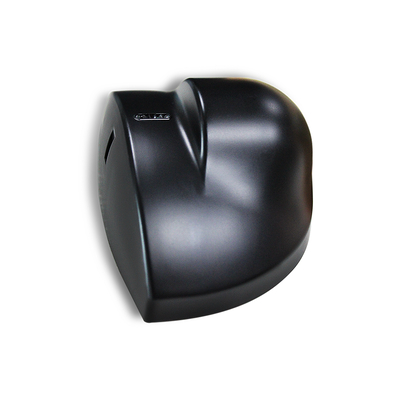

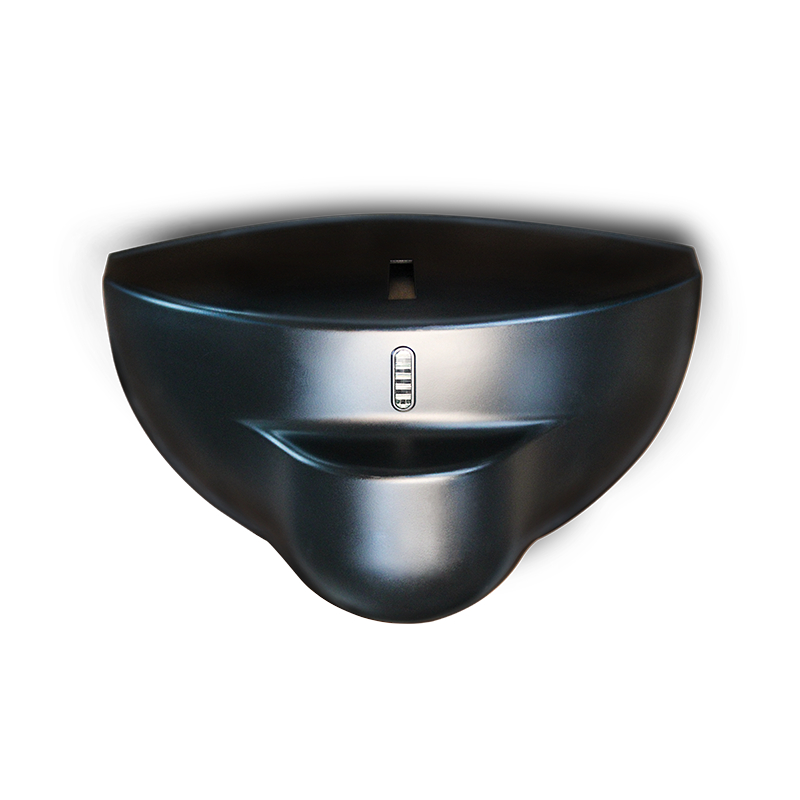

Capteur de porte automatique RD24-4S

Capteur radar Doppler à micro-ondes haute performance avec indice d'étanchéité IP54 et sensibilité réglable pour les applications professionnelles de détection de mouvement.

Technologies clés : Capteur radar Doppler à micro-ondes, Capteur radar 24,125 GHz, Détecteur de mouvement pour porte automatique, Capteur de détection de champ large, Capteur de mouvement IP54

Points forts du produit

Fréquence micro-ondes dominante de 24,125 GHz pour une détection de mouvement stable (≥5 cm/s)
Champ de détection large : 4 m (L) × 2 m (P) à une hauteur de montage de 2,2 m
Réglage d'angle flexible : inclinaison verticale de 0° à 90° / latérale de -30° à +30°
Alimentation large tension : 12-24 V AC/DC avec faible consommation d'énergie (≤2 W)
Protection IP54 et température de fonctionnement de -20°C à +55°C pour une utilisation intérieure/extérieure semi-fermée
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et une indication claire de l'état par LED
Sortie fiable : maintien du signal de 1,5 s, tension de contact max. de 42 V AC/DC, courant résistif de 1 A

Présentation du produit

Le RD24-4S est un capteur radar Doppler à micro-ondes haute performance conçu pour les scénarios professionnels de détection de mouvement, y compris l'induction de portes automatiques, la surveillance de sécurité et l'automatisation industrielle. Utilisant la technologie micro-ondes de 24,125 GHz, il est doté d'une antenne planaire à champ large pour une capture précise des cibles en mouvement (vitesse minimale de 5 cm/s) sans angles morts. La portée de détection, la position et la profondeur peuvent être ajustées de manière flexible via l'angle d'inclinaison et le potentiomètre de sensibilité.

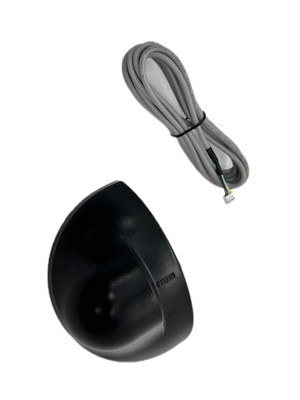

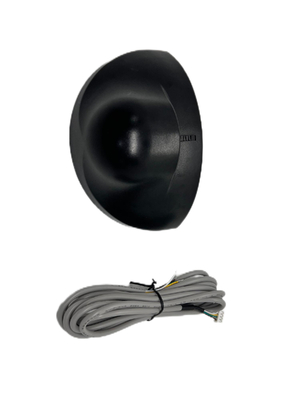

Avec un boîtier compact en ABS (noir/argent), une conception légère (0,215 kg) et un câble pré-câblé de 2,2 m, le capteur est facile à monter et à câbler (connecteur JST + interface relais COM/NO). Il prend en charge une alimentation large tension de 12-24 V AC/DC, répond aux normes de résistance à la poussière et à l'eau IP54, et fonctionne de manière fiable dans des températures allant de -20°C à +55°C, ce qui le rend adapté à divers environnements commerciaux et industriels. L'indicateur LED intégré fournit un retour d'information intuitif sur l'état de fonctionnement, et le produit est conforme aux normes internationales R&TTE 1999/5/CE et EMC 89/336/CEE.

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence de l'émetteur	24,125 GHz
Puissance rayonnée de l'émetteur	<20 dBm EIRP
Densité de puissance de l'émetteur	≤5 mW/cm
Hauteur de montage maximale	3 m
Angles d'inclinaison	0°~90° vertical ; -30°~+30° latéral
Champ de détection (montage à 2,2 m)	4 m (L) × 2 m (P)
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5 cm/s (axe du capteur)
Tension d'alimentation	12-24 V AC ±10 % ; 12-24 V DC +30 % / -10 %
Fréquence du secteur	50-60 Hz
Consommation d'énergie	≤2 W (VA)
Mode de sortie	Sortie tube de commutation
Temps de sortie du signal	Maintien de 1,5 s
Tension de contact max.	42 V AC/DC
Courant de contact max.	1 A (résistif)
Puissance de commutation max.	30 W (CC) / 60 VA (CA)
Plage de température de fonctionnement	-20°C ~ +55°C
Degré de protection	IP54
Conformité aux normes	R&TTE 1999/5/CE ; EMC 89/336/CEE
Matériau	ABS
Couleur du boîtier	Noir/Argent
Dimensions (L×H×P)	120 mm × 80 mm × 50 mm
Poids net	0,215 kg
Longueur du câble	2,2 m

Guide d'installation et de réglage

Les performances du capteur sont étroitement liées à une installation et un réglage corrects — opération simple sans outils professionnels requis :

Exigences de montage : Éviter les positions vibrantes, la proximité des lampes au néon et l'occlusion du capteur ; ne pas toucher les composants électroniques internes pendant l'installation.
Réglage de la sensibilité : Tourner le potentiomètre de sensibilité doucement et lentement ; la valeur de sensibilité détermine la taille du champ de détection (régler à 1/2 ou plus pour une courte distance de détection).
Réglage de l'angle : Angle latéral de l'antenne planaire = position du champ de détection ; angle vertical = profondeur du champ de détection ; régler l'angle du module micro-ondes à ≥45° pour une détection optimale.
Vérification de l'état : La LED clignote après la mise sous tension (veille normale) ; la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclenchement de détection).

Guide de dépannage

Solutions rapides pour les problèmes opérationnels courants :

Phénomène de défaut	Causes probables	Action corrective
La porte ne s'ouvre pas et la LED est éteinte	Capteur hors tension	Vérifier la connexion du câblage et la validité de l'alimentation
La porte s'ouvre/se ferme constamment	Le capteur détecte les vibrations/mouvements de la porte ; source d'interférence dans la plage de détection	Fixer fermement le capteur ; augmenter l'angle d'inclinaison/réduire la sensibilité ; supprimer les sources d'interférence dans le champ de détection
La distance de détection est trop courte	Faible sensibilité ; angle du module micro-ondes <45° ; capteur obstruéAjuster le potentiomètre de sensibilité à 1/2 ou plus ; régler l'angle du module à ≥45° ; supprimer les objets occultants	Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénarios avec une grande adaptabilité, principalement applicable à :

Systèmes de portes automatiques :

Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)Sécurité et surveillance :
Détection de sécurité périmétrique, induction de mouvement humain intérieur (résidentiel, usine, entrepôt)Automatisation industrielle :
Détection de mouvement de convoyeur, induction de démarrage/arrêt d'équipement (lignes de production industrielles légères)Bâtiment intelligent :
Induction d'éclairage intelligent, induction de climatisation (zones publiques telles que couloirs et ascenseurs)
