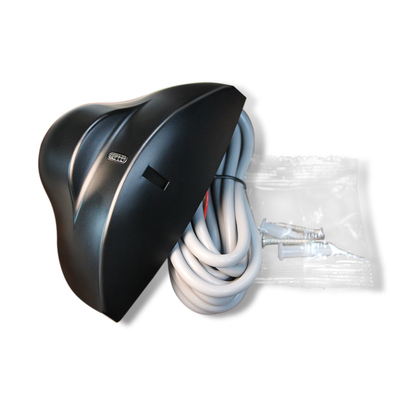

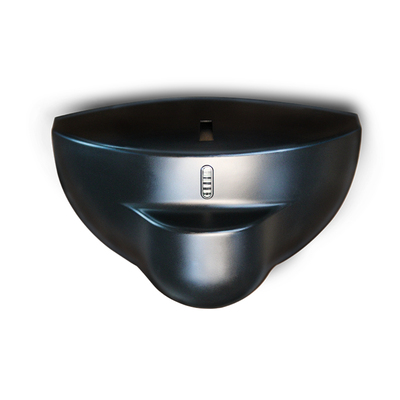

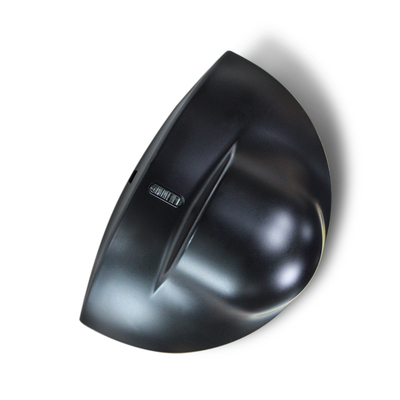

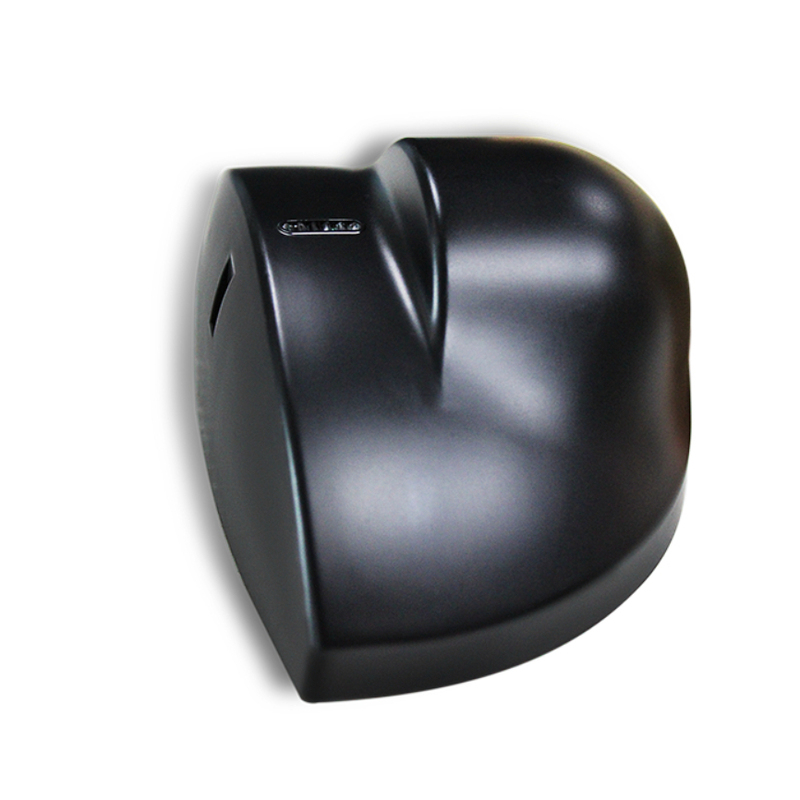

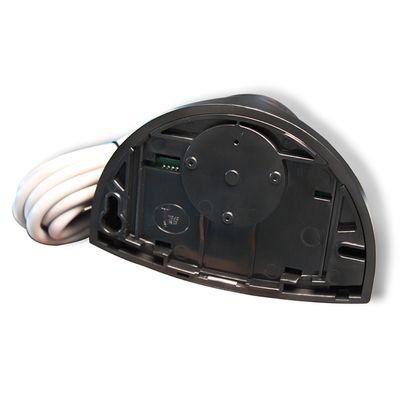

24Capteur de radar à micro-ondes de 125 GHz avec détection large de 4m × 2m et large tension de 12-24V pour les systèmes de portes automatiques

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24 à 4
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Document:

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

24Capteur radar à micro-ondes de.125 GHz

Capteur de mouvement à micro-ondes de détection de large de 4 m × 2 m

Capteur de porte automatique à large tension 12-24 V

Description de produit

24Capteur de radar à micro-ondes de.125 GHz avec détection large de 4 m × 2 m

Notre radar à micro-ondes à 24,125 GHz redéfinit la fiabilité pour la détection automatique des portes et des accès commerciaux.Détection de 4 m × 2 m de largeetSupport de tension universel de 12 à 24 V, ce capteur avancé utilise la technologie Doppler à micro-ondes pour émettre des signaux à 24,125 GHz avec une densité de puissance contrôlée (≤ 5 mW/cm) et une puissance irradiée (< 20 dBm EIRP),Conformément aux normes internationales R&TTE et EMC pour la sécurité, fonctionnement sans interférence.

Le champ de détection optimisé couvre toute la zone d'accès de la plupart des portes commerciales et des portes coulissantes en verre, capturant le mouvement humain avec précision sous tous les angles d'entrée.La large plage de tension AC/DC de 12 à 24 V fait de ce capteur un appareil universel pour les applications commerciales et industrielles mondiales.

Points forts du produit

24.125 GHz fréquence de micro-ondes pour détection de mouvement stable (≥ 5 cm/s)
Large champ de détection: 4 m ((W) × 2 m ((D) à une hauteur de montage de 2,2 m
Réglage flexible de l'angle: 0° à 90° verticalement / -30° à +30° en inclinaison latérale
Énergie à grande tension: 12-24V CA/CC avec faible consommation d'énergie (≤2W)
Protection IP54 et température de travail de -20°C à +55°C pour une utilisation à l'intérieur/à l'extérieur en milieu semi-fermé
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et un indicateur d'état LED clair
Sortie fiable: 1,5 s de maintien du signal, tension de contact maximale CA/CC de 42 V, courant résistif de 1 A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence du transmetteur	24.125 GHz
Puissance rayonnante de l'émetteur	Le nombre de fois où la fréquence d'écoulement est supérieure à 20 dBm
Densité de puissance du transmetteur	≤ 5 mW/cm
Hauteur maximale de montage	3m
Angles d'inclinaison	0° à 90° verticalement; -30° à +30° latéralement
Champ de détection (2,2 m de montage)	Le nombre de points de contact doit être le même que le nombre de points de contact.
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5 cm/s (axe du capteur)
Voltage d'alimentation	12 à 24 V courant alternatif ± 10%; 12 à 24 V courant continu +30% / -10%
Fréquence principale	50 à 60 Hz
Consommation d'électricité	Pour les véhicules à moteur électrique
Mode de sortie	Sortie du tube de commutation
Temps de sortie du signal	1.5s à retenir
Voltage de contact maximal	42V AC/DC
Courant de contact maximal	1A (résistance)
Puissance de commutation maximale	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Plage de température de fonctionnement	-20°C à +55°C
Niveau de protection	Pour la protection contre la corrosion
Conformité à la norme	R&TTE 1999/5/CE; EMC 89/336/CEE
Matériel	ABS
Couleur du boîtier	Noir/Argent
Dimensions (W × H × D)	120 mm × 80 mm × 50 mm
Poids net	0.215kg
Longueur du câble	2.2m

Guide d'installation et de réglage

Les performances du capteur sont étroitement liées à une installation et à un réglage corrects, un fonctionnement simple sans nécessiter d'outils professionnels:

Exigences de montage:Évitez les positions de vibration, la proximité de la lampe au néon et l'occlusion du capteur; ne touchez pas les pièces électroniques internes pendant l'installation.
Réglage de la sensibilité:Faites pivoter le potentiomètre de sensibilité doucement et lentement; la valeur de la sensibilité détermine la taille du champ de détection.
Réglage de l'angle:Angle latéral de l'antenne plane = position du champ de détection; angle vertical = profondeur du champ de détection; régler l'angle du module à micro-ondes à ≥ 45° pour une détection optimale.
Vérifiez le statut:LED clignote après mise en marche (état d'alerte normal); LED s'allume en continu lorsqu'une cible en mouvement est détectée.

Guide de dépannage

Le phénomène de la faute	Les causes probables	Mesures correctives
La porte ne s' ouvre pas et la LED ne s' éclaire pas	Le capteur éteint	Vérifiez la validité du câblage et de l'alimentation
La porte s'ouvre/se ferme en permanence	Sensor détecte les vibrations/mouvements de la porte; source d'interférence dans la plage de détection	Fixer fermement le capteur; augmenter l'angle d'inclinaison/réduire la sensibilité; éliminer les sources d'interférence
La distance de détection est trop proche.	Faible sensibilité; angle du module à micro-ondes < 45°; capteur bloqué	Régler le potentiomètre de sensibilité; régler l'angle du module à ≥ 45°; retirer les objets d'occlusion

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénario avec une grande adaptabilité, principalement applicable à:

Systèmes de portes automatiques:Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance:Détection de sécurité du périmètre, induction de mouvement humain à l'intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle:Détection de mouvement par bande transporteuse, induction de démarrage/arrêt des équipements (lignes de production de l'industrie légère)
Un bâtiment intelligent:Induction de l'éclairage intelligent, induction de la climatisation (zones publiques telles que les couloirs et les ascenseurs)

Technologies de base

Capteur radar Doppler à micro-ondes, capteur radar à 24,125 GHz, détecteur de mouvement automatique de porte, capteur de détection de champ large, capteur de mouvement IP54
