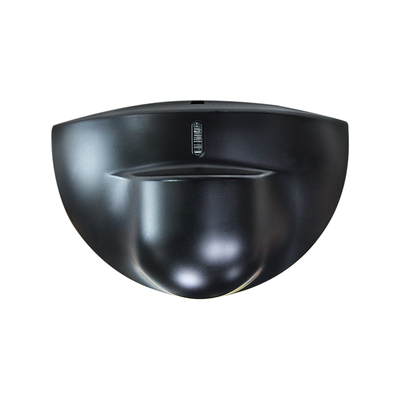

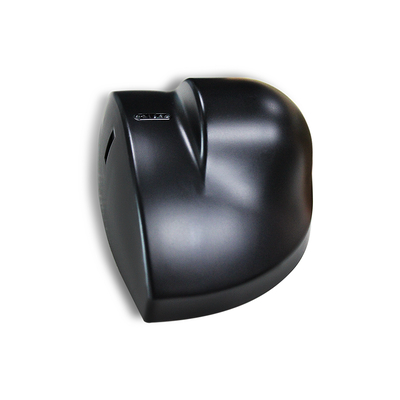

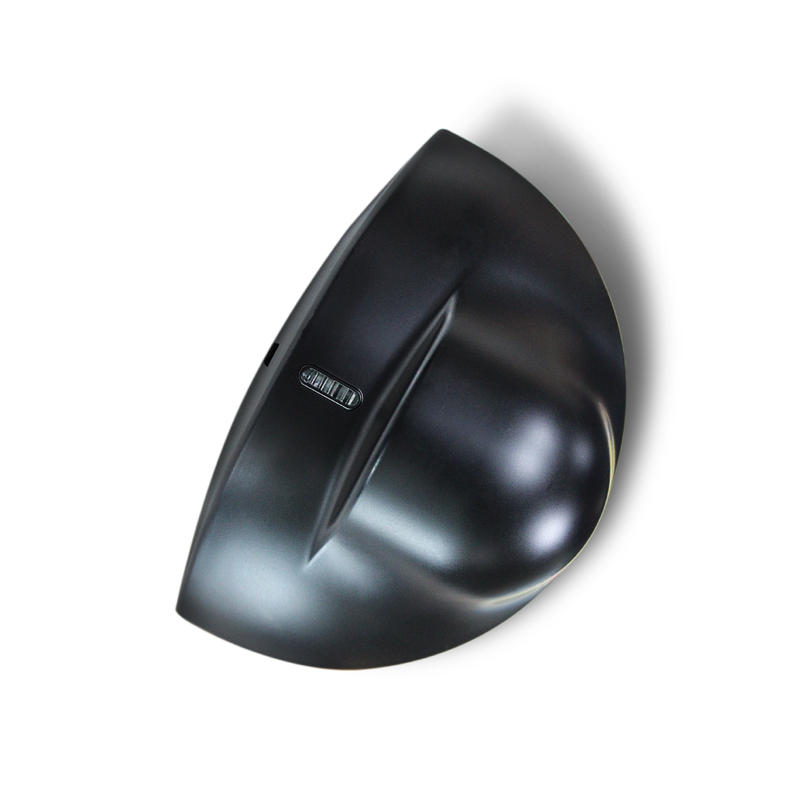

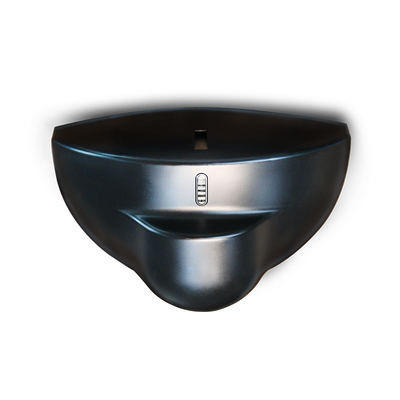

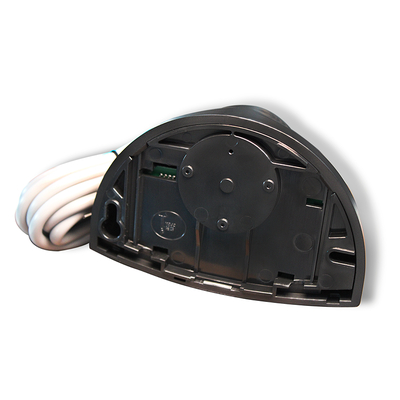

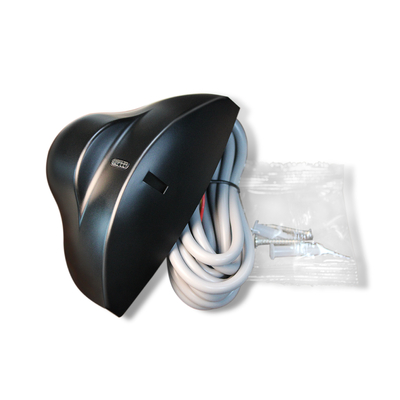

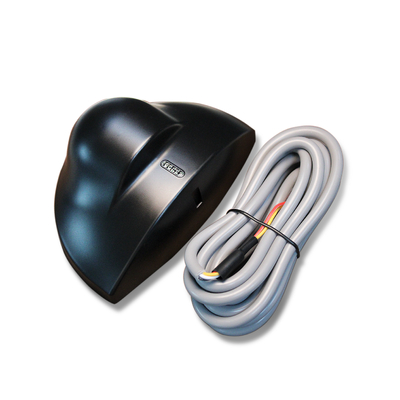

Détecteur Doppler | Angle d'inclinaison réglable | Détection de mouvement de haute précision

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24 à 4
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Document:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Hauteur de montage maximale:

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Capteur de porte en verre 24

125 GHz

Capteur de mouvement à micro-ondes de faible puissance ≤ 2 W

Description de produit

Détecteur Doppler. Angle d'inclinaison réglable. Détection de mouvement de haute précision.

Ce détecteur Doppler haute performance est conçu pour des applications de détection de mouvement professionnelles,avec des angles d'inclinaison entièrement réglables et une détection de mouvement de très haute précision qui offre une précision inégalée pour les systèmes de portes automatiques, le contrôle d'accès commercial et les installations d'automatisation industrielle, construites sur une technologie Doppler à micro-ondes avancée fonctionnant à 24,125 GHz,Ce détecteur redéfinit la précision de détection du mouvement en identifiant de manière fiable les cibles se déplaçant à une vitesse minimale de 5 cm/s le long de l'axe du capteur., éliminant les faux déclencheurs de vibrations mineures, d'objets statiques ou de perturbations environnementales, garantissant que seul un mouvement intentionnel d'un être humain ou d'un objet déclenche une réponse,critique pour les espaces commerciaux et industriels à fort trafic où la précision est non négociableSa conception flexible d'angle d'inclinaison offre une réglabilité verticale de 0° à 90° et latérale de -30° à +30°, permettant une personnalisation complète de la position, de la profondeur et de la portée du champ de détection;si elles sont montées à la norme 2.2m de hauteur ou la hauteur d'installation maximale de 3m, les angles réglables vous permettent de régler le capteur pour qu'il corresponde parfaitement à votre configuration spécifique,éviter une détection excessive des zones adjacentes et s'assurer que le champ de détection s'aligne précisément sur la zone de mouvement cible pour les portes en verre, portes coulissantes, entrées commerciales et plus encore.

Conçu pour une intégration transparente et une fiabilité à long terme, ce détecteur Doppler est doté d'une construction ABS robuste avec une résistance à la poussière et à l'eau IP54,fonctionnant de manière stable à des températures extrêmes allant de -20°C à +55°CLe noyau de détection de mouvement de précision est associé à une antenne plane à gain élevé qui fournit une vision concentrée,champ de détection sans point mort, et un potentiomètre de sensibilité à réglage doux complète les commandes d'angle d'inclinaison pour un raffinement supplémentaire de la portée de détection, s'adaptant aux entrées étroites ou aux grandes baies commerciales avec la même facilité.Avec une faible consommation d'énergie de ≤ 2 W et une large compatibilité à large tension AC/DC de 12 à 24 V, il s'intègre facilement dans les réglages d'alimentation existants sans adaptateurs supplémentaires,tandis que l'indicateur d'état LED intégré fournit une rétroaction intuitive en temps réel, étalonnage et dépannage rapide, conforme aux normes internationales R&TTE 1999/5/CE et EMC 89/336/CEE,ce détecteur assure un fonctionnement sans interférence même à proximité de lampes au néon et d'équipements électroniques, qui fusionne le positionnement réglable, la précision de pointe et les performances durables en une seule solution de détection de mouvement polyvalente pour tous les besoins professionnels de contrôle d'accès et d'automatisation.

Points forts du produit

24.125 GHz fréquence de micro-ondes pour détection de mouvement stable (≥ 5 cm/s)
Large champ de détection: 4 m ((W) * 2 m ((D) à une hauteur de montage de 2,2 m
Réglage flexible de l'angle: 0° à 90° verticalement / -30° à +30° en inclinaison latérale
Énergie à grande tension: 12-24V CA/CC avec faible consommation d'énergie (≤2W)
Protection IP54 et température de travail de -20°C à +55°C pour une utilisation à l'intérieur/à l'extérieur en milieu semi-fermé
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et un indicateur d'état LED clair
Sortie fiable: 1,5 s de maintien du signal, tension de contact maximale CA/CC de 42 V, courant résistif de 1 A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence du transmetteur	24.125 GHz
Puissance rayonnante de l'émetteur	Le nombre de fois où la fréquence d'écoulement est supérieure à 20 dBm
Densité de puissance du transmetteur	≤ 5 mW/cm
Hauteur maximale de montage	3m
Angles d'inclinaison	0° à 90° verticalement; -30° à +30° latéralement
Champ de détection (2,2 m de montage)	Le nombre de points de contact doit être le même que le nombre de points de contact.
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5 cm/s (axe du capteur)
Voltage d'alimentation	12 à 24 V courant alternatif ± 10%; 12 à 24 V courant continu +30% / -10%
Fréquence principale	50 à 60 Hz
Consommation d'électricité	Pour les véhicules à moteur électrique
Mode de sortie	Sortie du tube de commutation
Temps de sortie du signal	1.5s à retenir
Voltage de contact maximal	42V AC/DC
Courant de contact maximal	1A (résistance)
Puissance de commutation maximale	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Plage de température de fonctionnement	-20°C à +55°C
Niveau de protection	Pour la protection contre la corrosion
Conformité à la norme	R&TTE 1999/5/CE; EMC 89/336/CEE
Matériel	ABS
Couleur du boîtier	Noir/Argent
Dimensions (WHD)	120 mm80 mm50 mm
Poids net	0.215kg
Longueur du câble	2.2m

Guide d'installation et de réglage

La performance du capteur est étroitement liée à la bonne installation et réglage.

Exigences croissantes

Évitez les positions de vibration, la proximité de la lampe au néon et l'occlusion du capteur; ne touchez pas les pièces électroniques internes pendant l'installation.

Ajustement de la sensibilité

Faites pivoter le potentiomètre de sensibilité doucement et lentement; la valeur de sensibilité détermine la taille du champ de détection (ajustez à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne plane = position du champ de détection; angle vertical = profondeur du champ de détection; régler l'angle du module à micro-ondes à ≥ 45° pour une détection optimale.

Vérifiez le statut

La LED clignote après mise en marche (état d'alerte normal); la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclencheur de détection).

Guide de dépannage

Le phénomène de la faute	Les causes probables	Mesures correctives
La porte ne s' ouvre pas et la LED ne s' éclaire pas	Le capteur éteint	Vérifiez la validité du câblage et de l'alimentation
La porte s'ouvre/se ferme en permanence	Sensor détecte les vibrations/mouvements de la porte; source d'interférence dans la plage de détection	Fixer fermement le capteur; augmenter l'angle d'inclinaison/réduire la sensibilité; éliminer les sources d'interférence dans le champ de détection
La distance de détection est trop proche.	Faible sensibilité; angle du module à micro-ondes < 45°; capteur bloqué	Régler le potentiomètre de sensibilité à 1/2 ou plus; régler l'angle du module à ≥ 45°; retirer les objets d'occlusion

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénario avec une grande adaptabilité, principalement applicable à:

Systèmes de portes automatiques:Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance:Détection de sécurité du périmètre, induction de mouvement humain à l'intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle:Détection de mouvement par bande transporteuse, induction de démarrage/arrêt des équipements (lignes de production de l'industrie légère)
Un bâtiment intelligent:Induction de l'éclairage intelligent, induction de la climatisation (zones publiques telles que les couloirs et les ascenseurs)

Technologies de base

Capteur de radar Doppler à micro-ondes 24Capteur radar de 125 GHz Détecteur de mouvement automatique de porte Capteur de détection à large champ Capteur de mouvement IP54
