Capteur de porte en verre 24,125 GHz avec faible consommation d'énergie ≤2W et anti-interférence pour systèmes de portes automatiques

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24 à 4
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Document:

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Capteur de porte en verre 24

125 GHz

capteur de mouvement à micro-ondes à faible puissance

Description de produit

Capteur de porte vitrée 24,125 GHz avec faible consommation d'énergie ≤2W et anti-interférences pour systèmes de portes automatiques

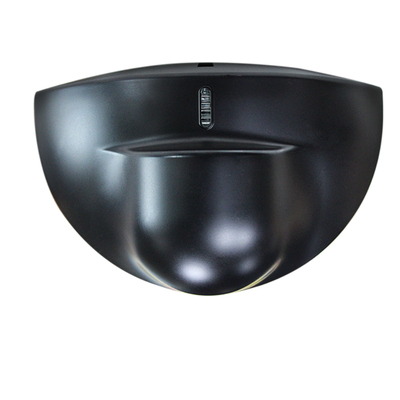

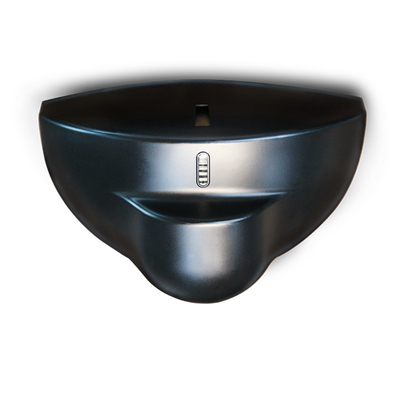

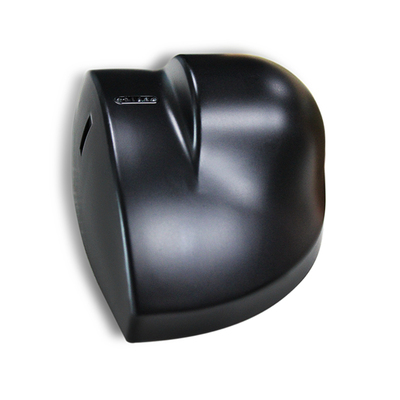

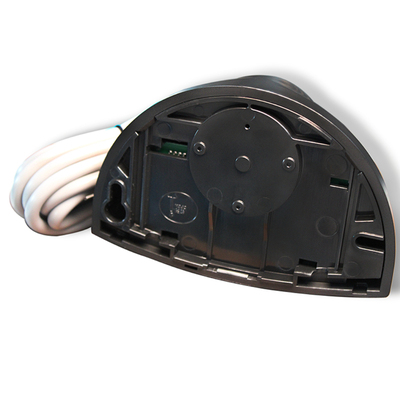

Le capteur de porte vitrée coulissante commerciale RD24-4S est une solution de détection de mouvement sur mesure pour les systèmes de portes vitrées coulissantes commerciales, doté d'une protection anti-poussière IP54 et d'une fonction de maintien du signal de 1,5 seconde pour un contrôle d'accès fluide et réactif dans les espaces commerciaux à fort trafic tels que les centres commerciaux, les immeubles de bureaux et les devantures de magasins. Construit avec une technologie Doppler micro-ondes professionnelle, ce capteur est optimisé pour les besoins uniques de détection de mouvement des portes vitrées coulissantes, offrant une détection précise des mouvements humains tout en évitant les déclenchements intempestifs dus aux vibrations de la porte coulissante ou aux interférences environnementales ambiantes - idéal pour les entrées commerciales animées où une performance fiable est essentielle. Son indice de protection IP54 protège les composants internes de l'accumulation de poussière et des éclaboussures mineures, garantissant un fonctionnement constant dans les zones à forte fréquentation avec une utilisation fréquente des portes, et le boîtier robuste en ABS résiste à l'usure quotidienne des environnements commerciaux pour une durabilité à long terme.

La fonction de maintien du signal de 1,5 seconde est une conception clé de qualité commerciale, maintenant le signal de détection pendant 1,5 seconde pour garantir que la porte vitrée coulissante reste ouverte suffisamment longtemps pour un passage sûr et sans précipitation, même pour plusieurs personnes ou celles qui transportent des marchandises - éliminant les fermetures de portes abruptes et améliorant l'expérience utilisateur. Compact (120 mm x 80 mm x 50 mm) et léger, le RD24-4S se monte discrètement sur les cadres de portes vitrées coulissantes ou les murs environnants sans perturber l'esthétique moderne des entrées vitrées commerciales, et le câble pré-câblé de 2,2 m simplifie le câblage rapide avec les systèmes de contrôle de porte standard. Compatible avec une large plage de tension de 12-24V AC/DC, il s'intègre parfaitement aux installations électriques existantes des bâtiments commerciaux, avec un indicateur d'état LED clair pour une installation et un dépannage faciles. Ce capteur combine un calibrage spécifique aux portes vitrées coulissantes commerciales, une fiabilité anti-poussière IP54 et une fonctionnalité pratique de maintien du signal, ce qui en fait le choix de détection de mouvement plug-and-play parfait pour le contrôle d'accès des portes vitrées coulissantes commerciales.

Points forts du produit

Fréquence micro-ondes courante de 24,125 GHz pour une détection de mouvement stable (≥5cm/s)
Champ de détection large : 4m(L)*2m(P) à une hauteur de montage de 2,2m
Réglage d'angle flexible : inclinaison verticale de 0°~90° / latérale de -30°~+30°
Alimentation large tension : 12-24V AC/DC avec faible consommation d'énergie (≤2W)
Protection IP54 & température de fonctionnement -20°C~+55°C pour une utilisation intérieure/extérieure semi-fermée
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et une invite d'état LED claire
Sortie fiable : maintien du signal de 1,5s, tension de contact max. 42V AC/DC, courant résistif 1A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler Micro-ondes
Fréquence de l'émetteur	24,125 GHz
Puissance rayonnée de l'émetteur	<20 dBm EIRP
Densité de puissance de l'émetteur	≤5mW/cm
Hauteur de montage maximale	3m
Angles d'inclinaison	0°~90° vertical ; -30°~+30° latéral
Champ de détection (montage à 2,2m)	4m(L)*2m(P)
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5cm/s (axe du capteur)
Tension d'alimentation	12-24V AC ±10% ; 12-24V DC +30% / -10%
Fréquence du secteur	50-60Hz
Consommation d'énergie	≤2W(VA)
Mode de sortie	Sortie tube de commutation
Temps de sortie du signal	Maintien de 1,5s
Tension de contact max.	42V AC/DC
Courant de contact max.	1A (résistif)
Puissance de commutation max.	30W(DC) / 60VA(AC)
Plage de température de fonctionnement	-20°C ~ +55°C
Degré de protection	IP54
Conformité aux normes	R&TTE 1999/5/CE ; EMC 89/336/CEE
Matériau	ABS
Couleur du boîtier	Noir/Argent
Dimensions (LHP)	120mm80mm50mm
Poids net	0,215kg

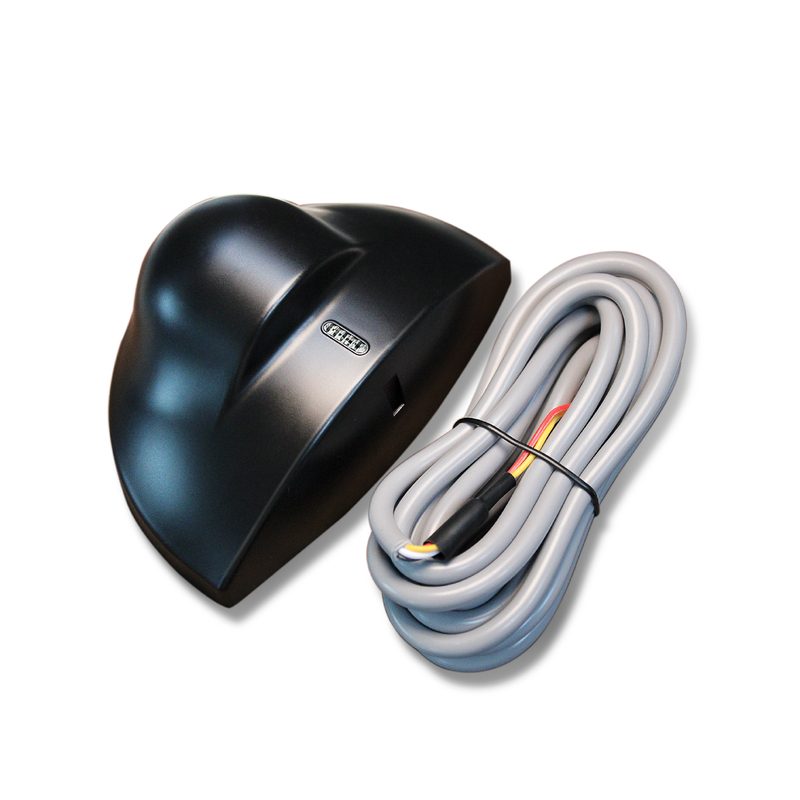

Longueur du câble	2,2m

Guide d'installation et de réglage

La performance du capteur est étroitement liée à une installation et un réglage corrects. Fonctionnement simple sans outils professionnels requis :

Exigences de montage

Éviter les positions vibrantes, la proximité des lampes au néon et l'occultation du capteur ; ne pas toucher les composants électroniques internes pendant l'installation.

Réglage de la sensibilité

Tourner le potentiomètre de sensibilité doucement et lentement ; la valeur de sensibilité détermine la taille du champ de détection (régler à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne plane = position du champ de détection ; angle vertical = profondeur du champ de détection ; régler l'angle du module micro-ondes à ≥45° pour une détection optimale.

Vérification de l'état

Le LED clignote après la mise sous tension (veille normale) ; le LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclenchement de détection).

Guide de dépannage

Phénomène de défaut	Causes probables	Action corrective
La porte ne s'ouvre pas et le LED est éteint	Capteur hors tension	Vérifier la connexion du câblage et la validité de l'alimentation
La porte s'ouvre/se ferme constamment	Le capteur détecte les vibrations/mouvements de la porte ; source d'interférence dans la plage de détection	Fixer fermement le capteur ; augmenter l'angle d'inclinaison/réduire la sensibilité ; éliminer les sources d'interférence dans le champ de détection
La distance de détection est trop courte	Faible sensibilité ; angle du module micro-ondes <45° ; capteur bloqué	Ajuster le potentiomètre de sensibilité à 1/2 ou plus ; régler l'angle du module à ≥45° ; retirer les objets occultants

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénarios avec une grande adaptabilité, principalement applicable à :

Systèmes de portes automatiques : Portes coulissantes, portes battantes, portes à induction vitrées (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance : Détection de sécurité périmétrique, induction de mouvement humain intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle : Détection de mouvement de convoyeur, induction de démarrage/arrêt d'équipement (lignes de production industrielles légères)
Bâtiment intelligent : Induction d'éclairage intelligent, induction de climatisation (espaces publics tels que couloirs et ascenseurs)

Technologies de base

Capteur radar Doppler micro-ondes Capteur radar 24,125 GHz Détecteur de mouvement pour porte automatique Capteur de détection de champ large Capteur de mouvement IP54
