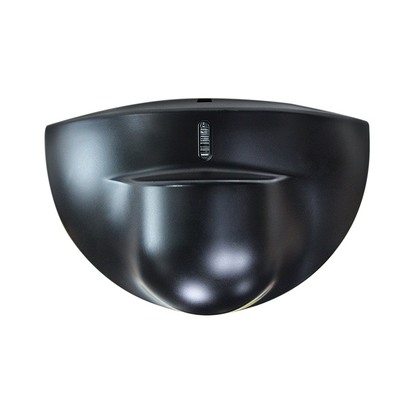

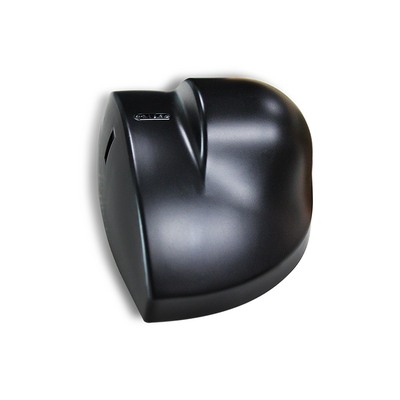

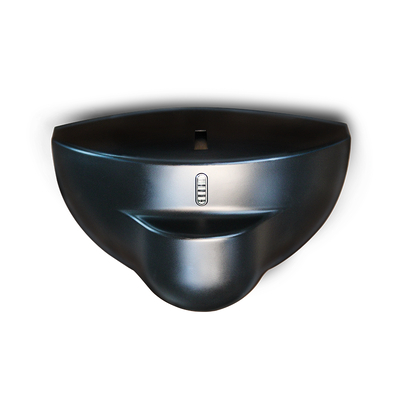

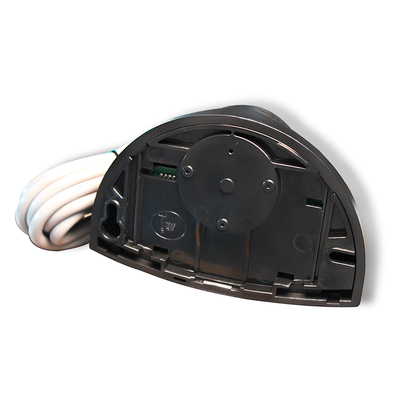

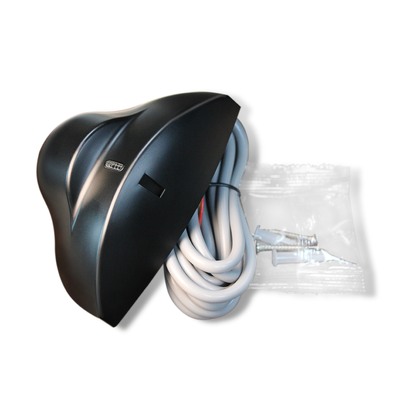

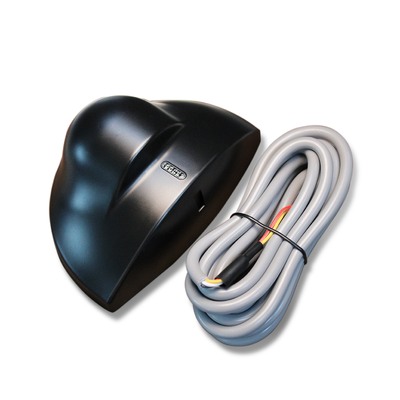

Radar à micro-ondes. RD24-4S. Installation facile. Résistant à la température.

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24 à 4
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Hauteur de montage maximale:

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

capteur de mouvement à micro-ondes avec réponse rapide

Radar à micro-ondes résistant à la température

facile à installer le capteur RD24-4S

Description de produit

Radar Micro-ondes | RD24-4S | Installation Facile | Résistant à la Température, Réponse Rapide

Ce radar micro-ondes RD24-4S se distingue comme une solution polyvalente de détection de mouvement pour tous les systèmes d'accès de portes, conçue avec une installation sans effort, une résistance à la température robuste et une réponse ultra rapide — trois atouts majeurs qui en font un choix de premier ordre pour les environnements commerciaux, de vente au détail et industriels. Basé sur la technologie professionnelle Doppler micro-ondes 24,125 GHz, sa capacité de réponse rapide détecte instantanément les cibles de mouvement valides se déplaçant à ≥5cm/s le long de l'axe du capteur, fournissant des signaux de déclenchement en temps réel pour les portes automatiques, les portes vitrées coulissantes et les entrées commerciales, éliminant ainsi les délais et assurant un accès fluide et rapide pour un trafic piétonnier intense. Aucune câblage complexe ni outil professionnel ne sont nécessaires pour son installation facile : le boîtier compact en ABS (120×80×50mm) et sa conception légère de 0,215 kg permettent un montage direct en surface, le câble pré-câblé de 2,2 m s'adapte aux interfaces JST et relais, et l'indicateur d'état LED intuitif ainsi que le potentiomètre de sensibilité à réglage doux simplifient un étalonnage en une étape juste après le montage.

Ce qui distingue davantage ce radar, c'est sa résistance exceptionnelle à la température, fonctionnant de manière stable dans une plage extrême de -20°C à +55°C. Il fonctionne de manière fiable dans les entrées extérieures couvertes en hiver froid et dans les espaces commerciaux intérieurs en été chaud, sans dérive du signal ni baisse de performance, dépassant de loin l'adaptabilité environnementale des capteurs ordinaires. Associé à une protection étanche à la poussière et aux éclaboussures IP54, il résiste à la poussière quotidienne, aux éclaboussures et à l'usure, garantissant une durabilité à long terme dans des conditions de travail difficiles. Avec une faible consommation d'énergie (≤2W) et une large compatibilité de tension 12-24V AC/DC, il s'intègre parfaitement aux configurations d'alimentation existantes sans adaptateurs supplémentaires. Conforme aux normes internationales R&TTE et EMC, ce radar micro-ondes RD24-4S combine une installation facile, une adaptabilité à toutes les températures et une réponse rapide aux mouvements, ce qui en fait une solution de détection de mouvement plug-and-play et nécessitant peu d'entretien pour divers besoins d'automatisation de portes.

Radar à micro-ondes. RD24-4S. Installation facile. Résistant à la température. 0

Points forts du produit

Fréquence micro-ondes principale de 24,125 GHz pour une détection de mouvement stable (≥5cm/s)
Champ de détection large : 4m(L)*2m(P) à une hauteur de montage de 2,2m
Réglage d'angle flexible : inclinaison verticale de 0° à 90° / latérale de -30° à +30°
Large alimentation : 12-24V AC/DC avec faible consommation d'énergie (≤2W)
Protection IP54 & température de fonctionnement -20°C à +55°C pour une utilisation intérieure/extérieure semi-fermée
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et une invite d'état LED claire
Sortie fiable : maintien du signal de 1,5s, tension de contact max de 42V AC/DC, courant résistif de 1A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler Micro-ondes
Fréquence de l'émetteur	24,125 GHz
Puissance rayonnée de l'émetteur	<20 dBm EIRP
Densité de puissance de l'émetteur	≤5mW/cm
Hauteur de montage maximale	3m
Angles d'inclinaison	0° à 90° vertical ; -30° à +30° latéral
Champ de détection (montage à 2,2m)	4m(L)*2m(P)
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5cm/s (axe du capteur)
Tension d'alimentation	12-24V AC ±10% ; 12-24V DC +30% / -10%
Fréquence du secteur	50-60Hz
Consommation d'énergie	≤2W(VA)
Mode de sortie	Sortie tube de commutation
Temps de sortie du signal	Maintien de 1,5s
Tension de contact max	42V AC/DC
Courant de contact max	1A (résistif)
Puissance de commutation max	30W(DC) / 60VA(AC)
Plage de température de fonctionnement	-20°C à +55°C
Degré de protection	IP54
Conformité aux normes	R&TTE 1999/5/CE ; EMC 89/336/CEE
Matériau	ABS
Couleur du boîtier	Noir/Argent
Dimensions (LHP)	120mm80mm50mm
Poids net	0,215kg
Longueur du câble	2,2m

Guide d'installation et de réglage

Les performances du capteur sont étroitement liées à une installation et un réglage corrects. Fonctionnement simple sans outils professionnels requis :

Exigences de montage

Éviter les positions vibrantes, la proximité des lampes au néon et l'occlusion du capteur ; ne pas toucher les composants électroniques internes pendant l'installation.

Réglage de la sensibilité

Tourner le potentiomètre de sensibilité doucement et lentement ; la valeur de sensibilité détermine la taille du champ de détection (régler à 1/2 ou plus pour une distance de détection courte).

Réglage de l'angle

Angle latéral de l'antenne plane = position du champ de détection ; angle vertical = profondeur du champ de détection ; régler l'angle du module micro-ondes à ≥45° pour une détection optimale.

Vérification de l'état

La LED clignote après la mise sous tension (veille normale) ; la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclenchement de détection).

Guide de dépannage

Phénomène de défaut	Causes probables	Action corrective
La porte ne s'ouvre pas et la LED est éteinte	Capteur hors tension	Vérifier la connexion du câblage et la validité de l'alimentation
La porte s'ouvre/se ferme constamment	Le capteur détecte les vibrations/mouvements de la porte ; source d'interférence dans la plage de détection	Fixer fermement le capteur ; augmenter l'angle d'inclinaison/réduire la sensibilité ; supprimer les sources d'interférence dans le champ de détection
La distance de détection est trop courte	Faible sensibilité ; angle du module micro-ondes <45° ; capteur bloqué	Régler le potentiomètre de sensibilité à 1/2 ou plus ; régler l'angle du module à ≥45° ; supprimer les objets occultants

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénarios avec une grande adaptabilité, principalement applicable à :

Systèmes de portes automatiques : Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance : Détection de sécurité périmétrique, induction de mouvement humain intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle : Détection de mouvement de convoyeur, induction de démarrage/arrêt d'équipement (lignes de production industrielles légères)
Bâtiment intelligent : Induction d'éclairage intelligent, induction de climatisation (espaces publics tels que couloirs et ascenseurs)

Technologies de base

Capteur Radar Doppler Micro-ondes Capteur Radar 24,125 GHz Détecteur de mouvement pour porte automatique Capteur de détection de champ large Capteur de mouvement IP54
