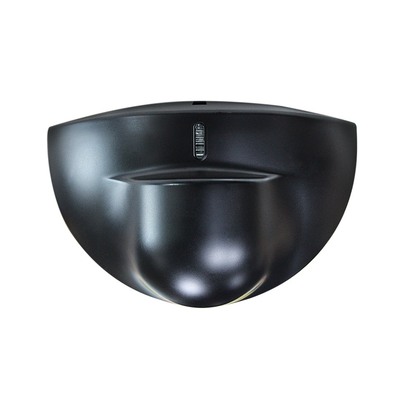

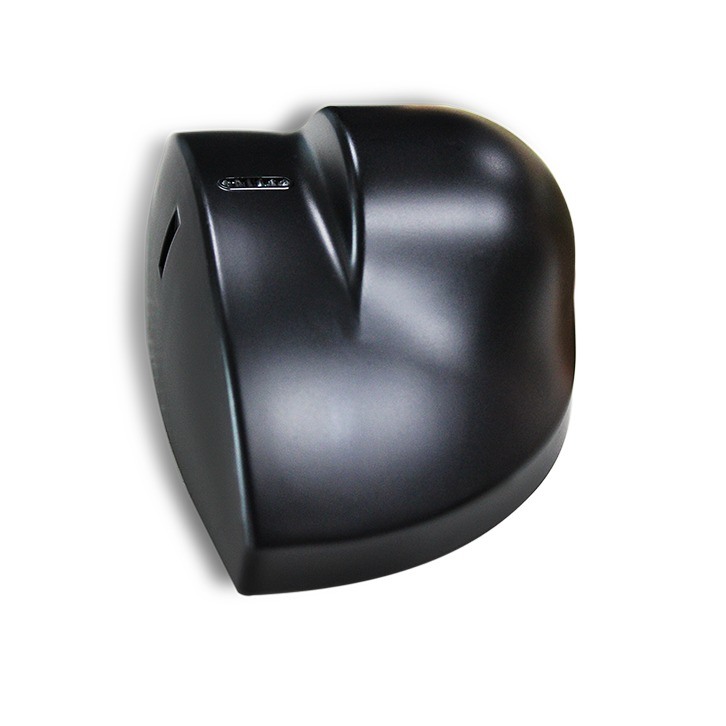

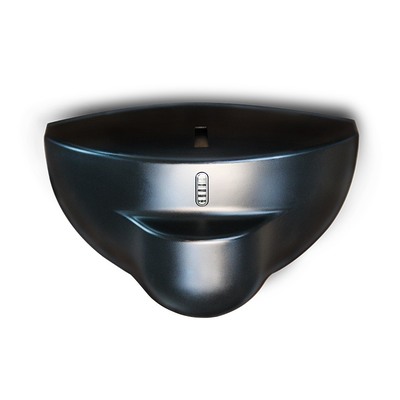

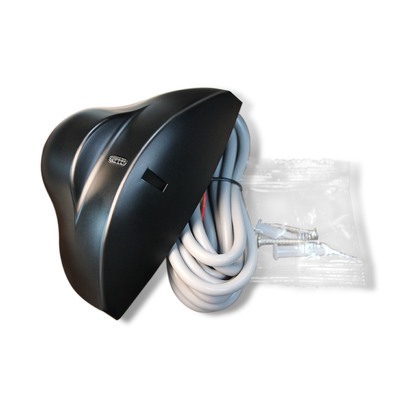

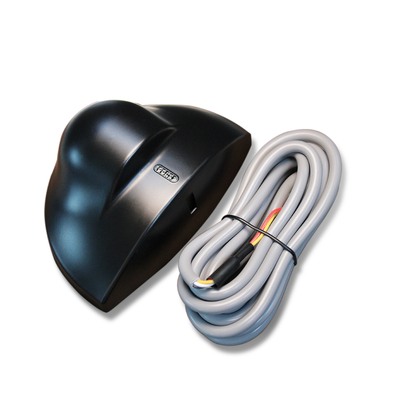

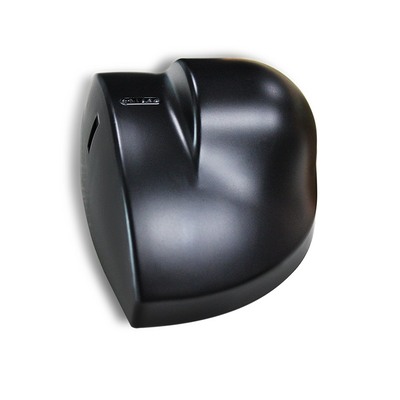

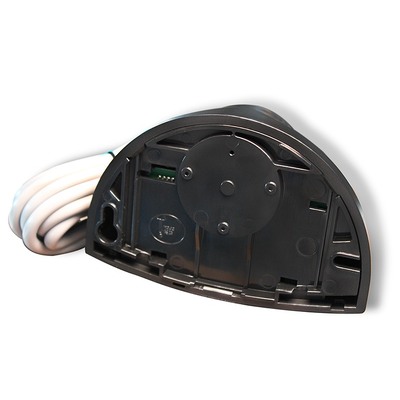

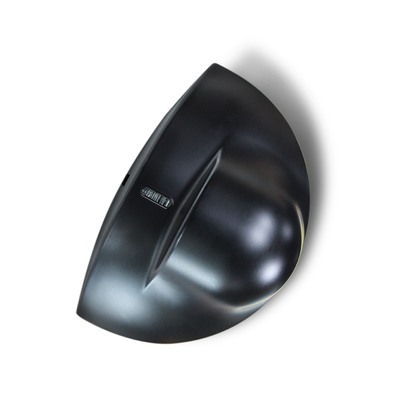

Radar à micro-ondes | Détection 4m×2m | Protection IP54 | Anti-interférences

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24-4S
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Hauteur de montage maximale:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

capteur de mouvement à micro-ondes avec protection IP54

radar à micro-ondes détection 4m×2m

Capteur de mouvement micro-ondes anti-interférence

Description de produit

Radar Micro-ondes | Détection 4m x 2m | Protection IP54 | Anti-interférences

Ce radar micro-ondes est une solution de détection de mouvement haute performance conçue pour divers scénarios d'automatisation de portes et de contrôle d'accès commercial, caractérisée par une généreuse portée de détection de 4m x 2m, une protection robuste IP54 et une technologie anti-interférences avancée – offrant une détection constante et fiable dans des environnements à fort trafic et électromagnétiquement complexes. Calibré pour des performances optimales à la hauteur de montage standard de 2,2 m, son champ de détection de 4 m (L) x 2 m (P) couvre toute la zone d'entrée de la plupart des portes automatiques, en verre et commerciales, avec une antenne planaire à gain élevé assurant une capture de mouvement sans angle mort des cibles se déplaçant à ≥ 5 cm/s. Cette large couverture est parfaite pour les centres commerciaux animés, les halls d'entrée de bureaux et les devantures de magasins, éliminant les détections manquées même pendant les heures de pointe et s'adaptant de manière transparente aux passages étroits et aux larges baies d'entrée grâce à un simple réglage d'angle.

Une force principale de ce radar est sa conception anti-interférences, qui filtre les perturbations électromagnétiques provenant des lampes au néon, des appareils électroniques commerciaux et des équipements d'alimentation – des causes fréquentes de déclenchements intempestifs dans les espaces commerciaux animés. Il rejette également les faux signaux dus aux vibrations de la porte et aux mouvements ambiants, garantissant que seul le mouvement humain intentionnel initie une réponse pour une automatisation de porte fluide. Associé à une protection étanche à la poussière et à l'eau IP54, il protège les composants internes des éclaboussures quotidiennes, de l'accumulation de poussière et de l'usure physique mineure, fonctionnant de manière stable dans les zones semi-fermées intérieures et les entrées extérieures couvertes. Il résiste aux températures extrêmes de -20°C à +55°C, ce qui le rend adapté à une utilisation toute l'année dans différents climats.

Conçu pour une intégration pratique, le radar présente une très faible consommation d'énergie (≤ 2W) et une compatibilité de tension large de 12-24V AC/DC, s'intégrant facilement aux configurations d'alimentation de contrôle de porte existantes sans adaptateurs supplémentaires. Un indicateur LED d'état clair simplifie l'installation rapide et le dépannage, tandis que son boîtier compact en ABS permet un montage discret sur les cadres de porte ou les murs. Conforme aux normes internationales R&TTE et EMC, ce radar micro-ondes combine une détection étendue, une protection robuste et des performances sans interférences, ce qui en fait un choix polyvalent et nécessitant peu d'entretien pour tous les besoins de détection de mouvement commerciale et d'automatisation de porte.

Radar à micro-ondes | Détection 4m×2m | Protection IP54 | Anti-interférences 0

Points forts du produit

Fréquence micro-ondes dominante de 24,125 GHz pour une détection de mouvement stable (≥ 5 cm/s)
Champ de détection large : 4 m (L) x 2 m (P) à une hauteur de montage de 2,2 m
Réglage d'angle flexible : inclinaison verticale de 0° à 90° / latérale de -30° à +30°
Alimentation large tension : 12-24V AC/DC avec faible consommation d'énergie (≤ 2W)
Protection IP54 et température de fonctionnement -20°C à +55°C pour une utilisation intérieure/extérieure semi-fermée
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et une invite d'état LED claire
Sortie fiable : maintien du signal de 1,5 s, tension de contact max. 42V AC/DC, courant résistif 1A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler Micro-ondes
Fréquence de l'émetteur	24,125 GHz
Puissance rayonnée de l'émetteur	<20 dBm EIRP
Densité de puissance de l'émetteur	≤ 5mW/cm²
Hauteur de montage maximale	3m
Angles d'inclinaison	0°~90° vertical ; -30°~+30° latéral
Champ de détection (montage à 2,2 m)	4m(L)*2m(P)
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5cm/s (axe du capteur)
Tension d'alimentation	12-24V AC ±10% ; 12-24V DC +30% / -10%
Fréquence du secteur	50-60Hz
Consommation d'énergie	≤ 2W(VA)
Mode de sortie	Sortie tube de commutation
Temps de sortie du signal	Maintien de 1,5s
Tension de contact max.	42V AC/DC
Courant de contact max.	1A (résistif)
Puissance de commutation max.	30W(DC) / 60VA(AC)
Plage de température de fonctionnement	-20°C ~ +55°C
Degré de protection	IP54
Conformité aux normes	R&TTE 1999/5/CE ; EMC 89/336/CEE
Matériau	ABS
Couleur du boîtier	Noir/Argent
Dimensions (LHP)	120mm80mm50mm
Poids net	0,215kg
Longueur du câble	2,2m

Guide d'installation et de réglage

Les performances du capteur sont étroitement liées à une installation et un réglage corrects. Fonctionnement simple sans outils professionnels requis :

Exigences de montage

Éviter les positions vibrantes, la proximité des lampes au néon et l'occlusion du capteur ; ne pas toucher les pièces électroniques internes pendant l'installation.

Réglage de la sensibilité

Tourner le potentiomètre de sensibilité doucement et lentement ; la valeur de sensibilité détermine la taille du champ de détection (régler à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne planaire = position du champ de détection ; angle vertical = profondeur du champ de détection ; régler l'angle du module micro-ondes à ≥ 45° pour une détection optimale.

Vérification de l'état

La LED clignote après la mise sous tension (veille normale) ; la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclenchement de détection).

Guide de dépannage

Phénomène de défaut	Causes probables	Action corrective
La porte ne s'ouvre pas et la LED ne s'allume pas	Capteur hors tension	Vérifier la connexion du câblage et la validité de l'alimentation
La porte s'ouvre/se ferme constamment	Le capteur détecte les vibrations/mouvements de la porte ; source d'interférence dans la plage de détection	Fixer fermement le capteur ; augmenter l'angle d'inclinaison/réduire la sensibilité ; éliminer les sources d'interférence dans le champ de détection
La distance de détection est trop courte	Faible sensibilité ; angle du module micro-ondes <45° ; capteur obstruéAjuster le potentiomètre de sensibilité à 1/2 ou plus ; régler l'angle du module à ≥ 45° ; retirer les objets occultants	Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénarios avec une grande adaptabilité, principalement applicable à :

Systèmes de portes automatiques :

Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)Sécurité et surveillance :
Détection de sécurité périmétrique, induction de mouvement humain intérieur (résidentiel, usine, entrepôt)Automatisation industrielle :
Détection de mouvement de convoyeur, induction de démarrage/arrêt d'équipement (lignes de production industrielles légères)Bâtiment intelligent :
Induction d'éclairage intelligent, induction de climatisation (espaces publics tels que couloirs et ascenseurs)Technologies de base

Capteur radar Doppler micro-ondes

Capteur radar 24,125 GHz Détecteur de mouvement de porte automatique Capteur de détection de champ large Capteur de mouvement IP54
