Capteur de porte coulissante en verre RD24-4S haute précision 1,5S

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24-4S
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Hauteur de montage maximale:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

capteur de mouvement de porte coulissante en verre

capteur à micro-ondes de haute précision

détecteur de mouvement 1

Description de produit

Capteur de porte coulissante en verre RD24-4S haute précision 1,5S

Le RD24-4S Sliding Glass Door Sensor est une solution de détection de mouvement spécialement conçue pour les systèmes de portes coulissantes en verre, dotée d'une détection de très haute précision et d'un système de détection pratique.Fonction de maintien du signal 5S, contrôle d'accès sûr et fiable pour les espaces commerciaux, les résidences modernes et les immeubles de bureaux.Ce capteur possède une détection de mouvement de haute précision qui identifie avec précision les mouvements humains à une vitesse minimale de 5 cm/s.Il filtre intelligemment les faux déclencheurs des vibrations des portes coulissantes.réflexions du verre et perturbations mineures de l'environnement, en veillant à ce que seul un mouvement intentionnel d'approche déclenche le déclencheur de la porte, éliminant les activations accidentelles gênantes de la porte courantes avec les capteurs génériques sur les portes coulissantes en verre.

La fonction de maintien du signal de 1,5S est un facteur déterminant pour la facilité d'utilisation des portes coulissantes en verre: elle maintient le signal de détection pendant 1,5 seconde après détection du mouvement initial,s'assurer que la porte coulissante en verre reste ouverte suffisamment longtemps pour permettre un passage sûr, que ce soit pour une seule personne, plusieurs piétons ou quelqu'un transportant des marchandises.amélioration considérable de l'expérience utilisateur et de la sécurité pour les entrées de portes coulissantes en verre à fort traficAvec un boîtier ABS compact et élégant, le capteur est monté discrètement sur des cadres de portes coulissantes en verre ou sur des murs adjacents.préserver l'esthétique minimaliste des installations de portes en verre sans occuper un espace excessif. Il prend en charge l'alimentation en haute tension AC/DC de 12-24V, présente une consommation d'énergie ultra-faible de ≤2W pour un fonctionnement énergétiquement efficace 24 heures sur 24, 7 jours sur 7,et répond aux normes IP54 de résistance à la poussière et à l'eau pour des performances stables à l'intérieur et à l'extérieurUn indicateur d'état LED clair simplifie l'installation et le dépannage rapides,la conformité aux normes internationales R&TTE et EMC garantit un fonctionnement sans interférence à proximité des appareils électroniquesCombinant une détection de haute précision et une fonction de retenue de signal centrée sur l'homme, le RD24-4S est le choix idéal de détection de mouvement pour tous les systèmes de portes coulissantes en verre.

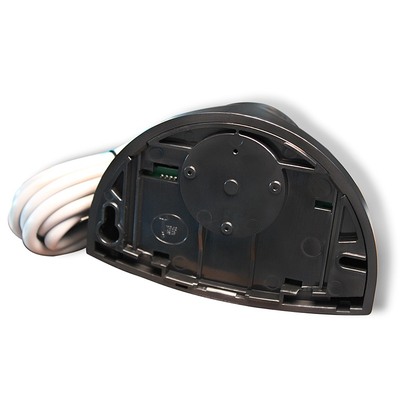

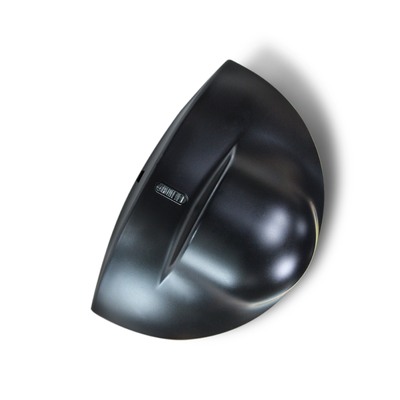

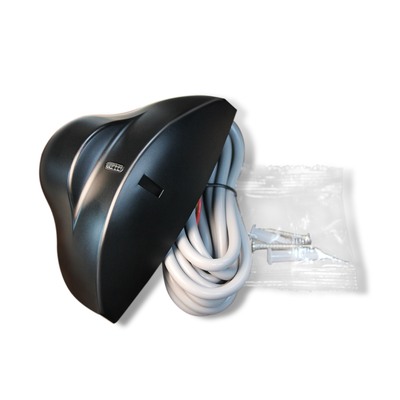

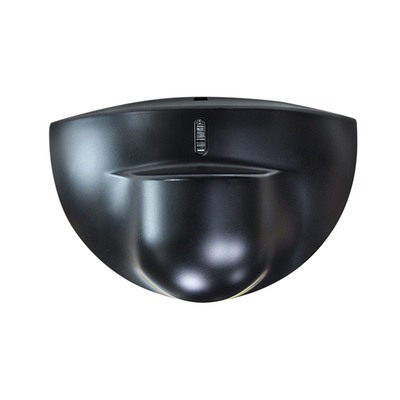

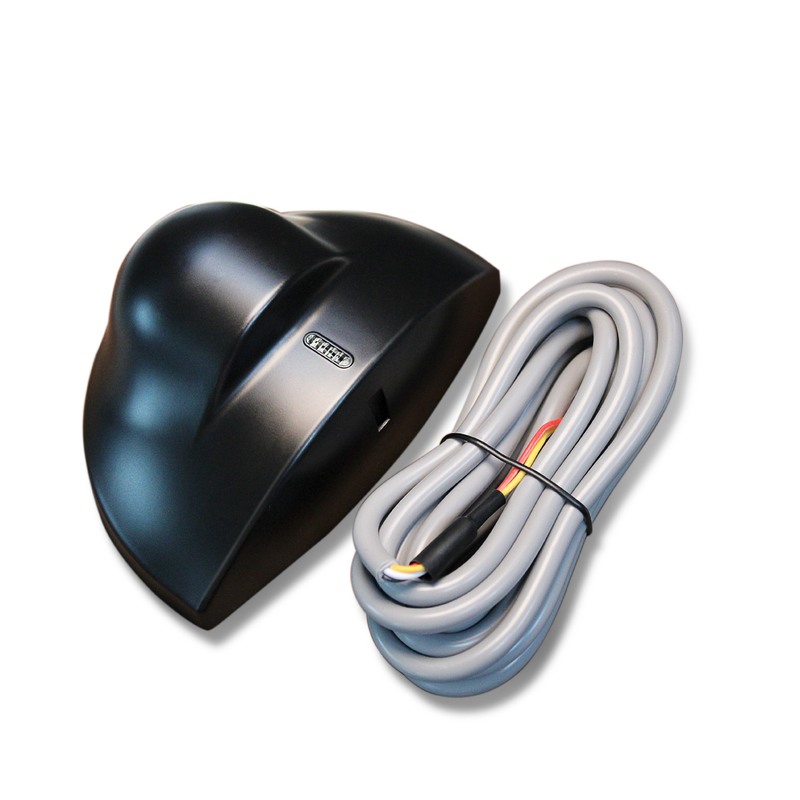

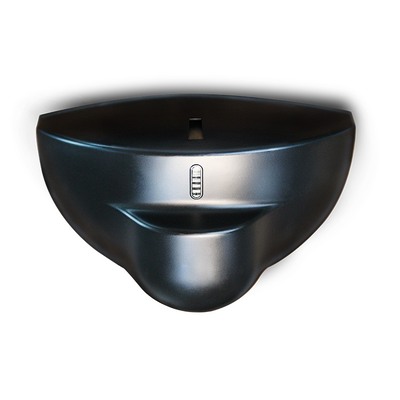

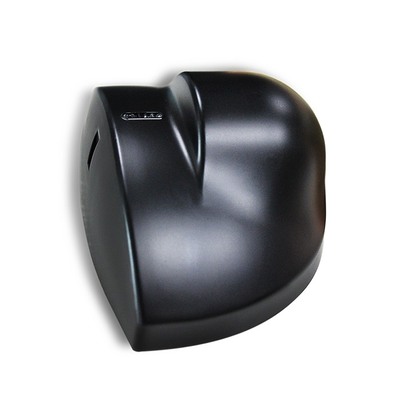

Capteur de porte coulissante en verre RD24-4S haute précision 1,5S 0

Capteur de porte coulissante en verre RD24-4S haute précision 1,5S 1

Points forts du produit

24.125 GHz fréquence de micro-ondes pour détection de mouvement stable (≥ 5 cm/s)
Large champ de détection: 4 m ((W) * 2 m ((D) à une hauteur de montage de 2,2 m
Réglage flexible de l'angle: 0° à 90° verticalement / -30° à +30° en inclinaison latérale
Énergie à grande tension: 12-24V CA/CC avec faible consommation d'énergie (≤2W)
Protection IP54 et température de travail de -20°C à +55°C pour une utilisation à l'intérieur/à l'extérieur en milieu semi-fermé
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et un indicateur d'état LED clair
Sortie fiable: 1,5 s de maintien du signal, tension de contact maximale CA/CC de 42 V, courant résistif de 1 A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence du transmetteur	24.125 GHz
Puissance rayonnante de l'émetteur	Le nombre de fois où la fréquence d'écoulement est supérieure à 20 dBm
Densité de puissance du transmetteur	≤ 5 mW/cm
Hauteur maximale de montage	3m
Angles d'inclinaison	0° à 90° verticalement; -30° à +30° latéralement
Champ de détection (2,2 m de montage)	Le nombre de points de contact doit être le même que le nombre de points de contact.
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5 cm/s (axe du capteur)
Voltage d'alimentation	12 à 24 V courant alternatif ± 10%; 12 à 24 V courant continu +30% / -10%
Fréquence principale	50 à 60 Hz
Consommation d'électricité	Pour les véhicules à moteur électrique
Mode de sortie	Sortie du tube de commutation
Temps de sortie du signal	1.5s à retenir
Voltage de contact maximal	42V AC/DC
Courant de contact maximal	1A (résistance)
Puissance de commutation maximale	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Plage de température de fonctionnement	-20°C à +55°C
Niveau de protection	Pour la protection contre la corrosion
Conformité à la norme	R&TTE 1999/5/CE; EMC 89/336/CEE
Matériel	ABS
Couleur du boîtier	Noir/Argent
Dimensions (WHD)	120 mm80 mm50 mm
Poids net	0.215kg
Longueur du câble	2.2m

Guide d'installation et de réglage

La performance du capteur est étroitement liée à la bonne installation et réglage.

Exigences croissantes

Évitez les positions de vibration, la proximité de la lampe au néon et l'occlusion du capteur; ne touchez pas les pièces électroniques internes pendant l'installation.

Ajustement de la sensibilité

Faites pivoter le potentiomètre de sensibilité doucement et lentement; la valeur de sensibilité détermine la taille du champ de détection (ajustez à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne plane = position du champ de détection; angle vertical = profondeur du champ de détection; régler l'angle du module à micro-ondes à ≥ 45° pour une détection optimale.

Vérifiez le statut

La LED clignote après mise en marche (état d'alerte normal); la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclencheur de détection).

Guide de dépannage

Le phénomène de la faute	Les causes probables	Mesures correctives
La porte ne s' ouvre pas et la LED ne s' éclaire pas	Le capteur éteint	Vérifiez la validité du câblage et de l'alimentation
La porte s'ouvre/se ferme en permanence	Sensor détecte les vibrations/mouvements de la porte; source d'interférence dans la plage de détection	Fixer fermement le capteur; augmenter l'angle d'inclinaison/réduire la sensibilité; éliminer les sources d'interférence dans le champ de détection
La distance de détection est trop proche.	Faible sensibilité; angle du module à micro-ondes < 45°; capteur bloqué	Régler le potentiomètre de sensibilité à 1/2 ou plus; régler l'angle du module à ≥ 45°; retirer les objets d'occlusion

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénario avec une grande adaptabilité, principalement applicable à:

Systèmes de portes automatiques:Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance:Détection de sécurité du périmètre, induction de mouvement humain à l'intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle:Détection de mouvement par bande transporteuse, induction de démarrage/arrêt des équipements (lignes de production de l'industrie légère)
Un bâtiment intelligent:Induction de l'éclairage intelligent, induction de la climatisation (zones publiques telles que les couloirs et les ascenseurs)

Technologies de base

Capteur de radar Doppler à micro-ondes 24Capteur radar de 125 GHz Détecteur de mouvement automatique de porte Capteur de détection à large champ Capteur de mouvement IP54
