RD24-4S 24.125GHz Radar Micro-ondes | Détection sans éblouissement, Installation aisée

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24-4S
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Hauteur de montage maximale:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

24Capteur radar à micro-ondes de.125 GHz

détecteur de mouvement micro-ondes sans éblouissement

capteur radar micro-ondes facile à installer

Description de produit

Capteur de porte en verre RD24-4S | Faible puissance ≤2W | Angle d'inclinaison réglable

Le radar à micro-ondes RD24-4S 24,125 GHz est une solution de détection de mouvement polyvalente et centrée sur l'utilisateur, conçue pour l'automatisation universelle des portes et le contrôle d'accès commercial, se distinguant par une détection fiable sans aveuglement et une installation véritablement sans effort pour rationaliser la configuration et améliorer les performances quotidiennes. Alimenté par la technologie Doppler micro-ondes avancée de 24,125 GHz, ce radar est conçu pour éliminer complètement les zones mortes de détection, couvrant tout le chemin d'entrée des portes automatiques, des portes commerciales et des portes coulissantes en verre avec une couverture de signal constante et uniforme. Il capture avec précision les mouvements des piétons à ≥5 cm/s sans angles morts ni déclencheurs manqués, même dans des scénarios d'installation en coin ou en hauteur, garantissant un fonctionnement fluide et ininterrompu des portes des centres commerciaux, des bureaux et des espaces de vente au détail à fort trafic.

Ce qui distingue ce modèle est sa conception d'installation sans tracas, conçue pour éviter les outils complexes et le débogage professionnel : il est livré avec un câble pré-câblé de 2,2 m pour une connexion directe aux systèmes de commande de porte standard, et son boîtier ABS compact et léger permet un montage rapide en surface sur les cadres de porte, les murs ou les plafonds avec le matériel de base. Aucun calibrage compliqué n'est nécessaire, ce qui le rend parfait pour les rénovations commerciales rapides et les projets de nouvelles portes. Construit avec des composants internes durables, il fonctionne de manière stable avec une faible consommation d'énergie, résiste aux interférences environnementales mineures et est conforme aux normes internationales R&TTE et EMC pour une utilisation sûre et à long terme. Sans pièces encombrantes ni câblage délicat, ce radar à micro-ondes sans blindage combine une détection fiable à couverture complète et une configuration ultra-simple, ce qui en fait le choix plug-and-play idéal pour divers besoins d'automatisation de porte sans tracas d'installation supplémentaire.

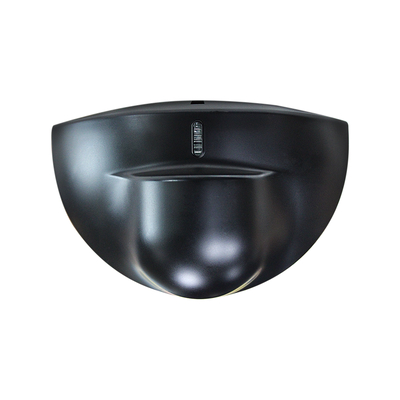

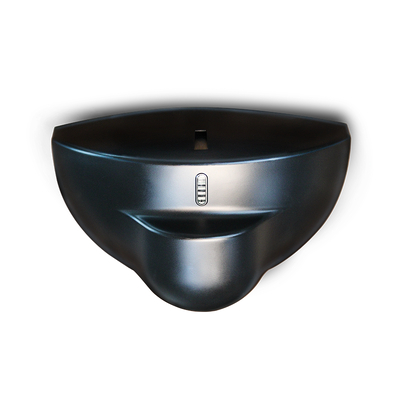

RD24-4S 24.125GHz Radar Micro-ondes | Détection sans éblouissement, Installation aisée 0

RD24-4S 24.125GHz Radar Micro-ondes | Détection sans éblouissement, Installation aisée 1

Points forts du produit

Fréquence micro-ondes grand public de 24,125 GHz pour une détection de mouvement stable (≥5 cm/s)
Large champ de détection : 4 m (L) * 2 m (P) à une hauteur de montage de 2,2 m
Réglage flexible de l'angle : 0°~90° vertical / -30°~+30° inclinaison latérale
Alimentation en tension large : 12-24 V AC/DC avec faible consommation d'énergie (≤ 2 W).
Protection IP54 et température de fonctionnement de -20 ℃ ~ + 55 ℃ pour une utilisation semi-fermée intérieure/extérieure
Installation et réglage faciles grâce à sa taille compacte, son potentiomètre de sensibilité et son message d'état LED clair
Sortie fiable : maintien du signal 1,5 s, tension de contact maximale 42 V AC/DC, courant résistif 1 A.

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence de l'émetteur	24,125 GHz
Puissance rayonnée de l'émetteur	<20 dBm PIRE
Densité de puissance de l'émetteur	≤5mW/cm
Hauteur de montage maximale	3m
Angles d'inclinaison	0°~90° vertical ; -30°~+30° latéral
Champ de détection (montage 2,2 m)	4 m (L) * 2 m (P)
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5 cm/s (axe du capteur)
Tension d'alimentation	12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %
Fréquence secteur	50-60Hz
Consommation d'énergie	≤2W(VA)
Mode de sortie	Sortie du tube de commutation
Temps de sortie du signal	1,5 s de maintien
Tension de contact maximale	42 V CA/CC
Courant de contact maximum	1A (résistif)
Puissance de commutation maximale	30 W (CC) / 60 VA (CA)
Plage de température de fonctionnement	-20 ℃ ~ +55 ℃
Degré de protection	IP54
Conformité aux normes	R&TTE 1999/5/CE ; CEM 89/336/CEE
Matériel	ABS
Couleur du boîtier	Noir/Argent
Dimensions (LHP)	120mm80mm50mm
Poids net	0,215 kg
Longueur du câble	2,2 m

Guide d'installation et de réglage

Les performances du capteur sont étroitement liées à une installation et un réglage corrects. Opération simple sans outils professionnels requis :

Exigences de montage

Évitez les positions de vibration, la proximité des lampes au néon et l'occlusion du capteur ; ne touchez pas les pièces électroniques internes pendant l’installation.

Ajustement de la sensibilité

Faites pivoter le potentiomètre de sensibilité doucement et lentement ; la valeur de sensibilité détermine la taille du champ de détection (ajuster à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne planaire = position du champ de détection ; angle vertical = profondeur du champ de détection ; réglez l’angle du module micro-ondes à ≥45° pour une détection optimale.

Vérification de l'état

La LED clignote après la mise sous tension (veille normale) ; La LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclencheur de détection).

Guide de dépannage

Phénomène de défaut	Causes probables	Action Corrective
La porte ne s'ouvre pas et la LED ne s'allume pas	Mise hors tension du capteur	Vérifier la connexion du câblage et la validité de l'alimentation
La porte s'ouvre/se ferme constamment	Le capteur détecte les vibrations/mouvements de la porte ; source d'interférence dans la plage de détection	Fixez fermement le capteur ; augmenter l'angle d'inclinaison/réduire la sensibilité ; supprimer les sources d'interférences dans le champ de détection
La distance de détection est trop proche	Faible sensibilité ; angle du module micro-ondes <45° ; capteur bloqué	Ajustez le potentiomètre de sensibilité à 1/2 ou plus ; régler l'angle du module à ≥45° ; supprimer les objets occlusifs

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénarios à haute adaptabilité, principalement applicable à :

Systèmes de portes automatiques :Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance :Détection de sécurité périmétrique, induction de mouvements humains en intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle :Détection de mouvement de bande transporteuse, induction démarrage/arrêt d'équipement (lignes de production de l'industrie légère)
Bâtiment intelligent :Induction d'éclairage intelligent, induction de climatisation (espaces publics tels que couloirs et ascenseurs)

Technologies de base

Capteur radar Doppler à micro-ondes Capteur radar 24,125 GHz Détecteur de mouvement de porte automatique Capteur de détection à champ large Capteur de mouvement IP54
