24Capteur de porte en verre coulissante de 125 GHz 12-24V haute tension, protection IP54 contre la poussière

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24-4S
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Hauteur de montage maximale:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

24Capteur de porte coulissante de.125 GHz

Capteur de mouvement de grande tension de 12 à 24 V

Capteur de micro-ondes IP54 à l'épreuve de la poussière

Description de produit

Capteur de porte coulissante en verre 24,125 GHz | Large plage de tension 12-24V, protection anti-poussière IP54

Ce capteur de porte coulissante en verre 24,125 GHz est une solution de détection de mouvement spécialement conçue pour tous les systèmes de portes coulissantes en verre, intégrant une détection radar stable à 24,125 GHz, une compatibilité universelle avec une large plage de tension 12-24V AC/DC et une protection anti-poussière IP54, répondant parfaitement aux centres commerciaux, immeubles de bureaux, devantures de magasins et autres espaces publics à fort trafic. Calibré exclusivement pour le fonctionnement des portes coulissantes en verre, il offre une détection de mouvement précise et réactive, capturant les mouvements des piétons à ≥5cm/s tout en filtrant intelligemment les déclenchements intempestifs dus à la réfraction de la surface du verre et aux vibrations mécaniques de la porte coulissante, évitant ainsi les problèmes de fausse ouverture ou de non-réponse qui affectent les capteurs ordinaires.

La conception à large plage de tension 12-24V est un avantage clé pour une utilisation commerciale mondiale, s'adaptant de manière transparente aux systèmes d'alimentation AC standard et aux systèmes de contrôle DC basse tension sans convertisseurs de puissance supplémentaires, simplifiant grandement l'installation et l'adaptation aux projets interrégionaux. Son indice de protection anti-poussière IP54 bloque efficacement la poussière quotidienne, les peluches et les fines particules dans les environnements commerciaux, protégeant les composants internes essentiels de l'abrasion et des dommages, garantissant des performances stables à long terme même dans les devantures de magasins poussiéreuses ou les halls d'entrée animés. Fin et discret, le capteur se monte discrètement sur les cadres de portes coulissantes en verre ou les murs adjacents, préservant l'esthétique épurée et transparente des conceptions de portes en verre sans dépasser ni perturber le décor général. Il prend en charge un câblage rapide plug-and-play avec un câble pré-connecté, présente une faible consommation d'énergie pour un fonctionnement économe en énergie 24h/24 et 7j/7, et est conforme aux normes internationales R&TTE et EMC pour une utilisation sans interférences. Combinant une polyvalence de tension étendue et une durabilité anti-poussière fiable, ce capteur est le choix pratique idéal pour les projets d'automatisation de portes coulissantes en verre dans le monde entier.

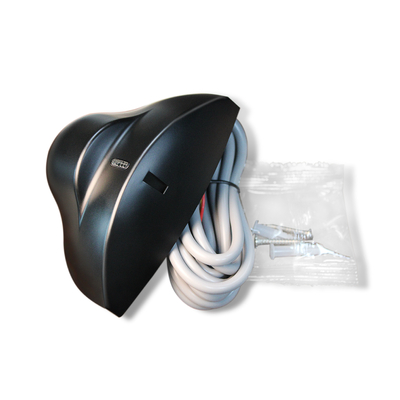

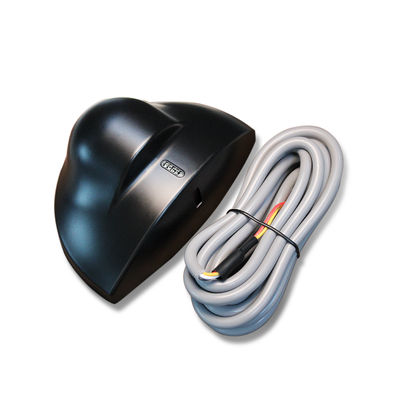

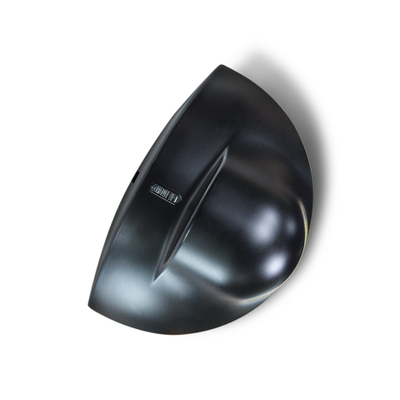

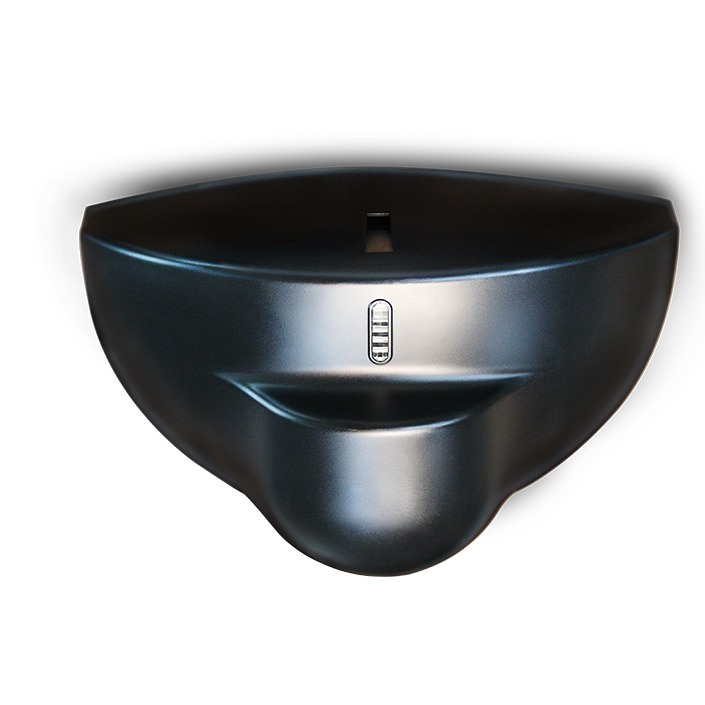

24Capteur de porte en verre coulissante de 125 GHz 12-24V haute tension, protection IP54 contre la poussière 0

Points forts du produit

Fréquence radar principale 24,125 GHz pour une détection de mouvement stable (≥5cm/s)
Champ de détection large : 4m(L)*2m(P) à une hauteur de montage de 2,2m
Réglage d'angle flexible : inclinaison verticale 0°~90° / latérale -30°~+30°
Alimentation large tension : 12-24V AC/DC avec faible consommation d'énergie (≤2W)
Protection IP54 et température de fonctionnement -20°C~+55°C pour une utilisation intérieure/extérieure semi-fermée
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et une indication claire de l'état par LED
Sortie fiable : maintien du signal 1,5s, tension de contact max 42V AC/DC, courant résistif 1A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence de l'émetteur	24,125 GHz
Puissance rayonnée de l'émetteur	<20 dBm EIRP
Densité de puissance de l'émetteur	≤5mW/cm
Hauteur de montage maximale	3m
Angles d'inclinaison	0°~90° vertical ; -30°~+30° latéral
Champ de détection (montage à 2,2m)	4m(L)*2m(P)
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5cm/s (axe du capteur)
Tension d'alimentation	12-24V AC ±10% ; 12-24V DC +30% / -10%
Fréquence du secteur	50-60Hz
Consommation d'énergie	≤2W(VA)
Mode de sortie	Sortie tube de commutation
Temps de sortie du signal	Maintien 1,5s
Tension de contact max	42V AC/DC
Courant de contact max	1A (résistif)
Puissance de commutation max	30W(DC) / 60VA(AC)
Plage de température de fonctionnement	-20°C ~ +55°C
Indice de protection	IP54
Conformité aux normes	R&TTE 1999/5/CE ; EMC 89/336/CEE
Matériau	ABS
Couleur du boîtier	Noir/Argent
Dimensions (LHP)	120mm80mm50mm
Poids net	0,215kg
Longueur du câble	2,2m

Guide d'installation et de réglage

Les performances du capteur sont étroitement liées à une installation et un réglage corrects. Fonctionnement simple sans outils professionnels requis :

Exigences de montage

Éviter les positions vibrantes, la proximité des lampes au néon et l'occlusion du capteur ; ne pas toucher les pièces électroniques internes pendant l'installation.

Réglage de la sensibilité

Tourner le potentiomètre de sensibilité doucement et lentement ; la valeur de sensibilité détermine la taille du champ de détection (régler à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne plane = position du champ de détection ; angle vertical = profondeur du champ de détection ; régler l'angle du module radar à ≥45° pour une détection optimale.

Vérification de l'état

La LED clignote après la mise sous tension (veille normale) ; la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclenchement de détection).

Guide de dépannage

Phénomène de défaut	Causes probables	Action corrective
La porte ne s'ouvre pas et la LED est éteinte	Capteur hors tension	Vérifier la connexion du câblage et la validité de l'alimentation
La porte s'ouvre/se ferme constamment	Le capteur détecte les vibrations/mouvements de la porte ; source d'interférence dans la plage de détection	Fixer fermement le capteur ; augmenter l'angle d'inclinaison/réduire la sensibilité ; supprimer les sources d'interférence dans le champ de détection
La distance de détection est trop courte	Faible sensibilité ; angle du module radar <45° ; capteur obstrué	Ajuster le potentiomètre de sensibilité à 1/2 ou plus ; régler l'angle du module à ≥45° ; supprimer les objets obstruants

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénarios avec une grande adaptabilité, principalement applicable à :

Systèmes de portes automatiques : Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance : Détection de sécurité périmétrique, induction de mouvement humain intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle : Détection de mouvement de convoyeur, induction de démarrage/arrêt d'équipement (lignes de production industrielles légères)
Bâtiment intelligent : Induction d'éclairage intelligent, induction de climatisation (espaces publics tels que couloirs et ascenseurs)

Technologies de base

Capteur radar Doppler à micro-ondes Capteur radar 24,125 GHz Détecteur de mouvement pour porte automatique Capteur de détection à champ large Capteur de mouvement IP54
