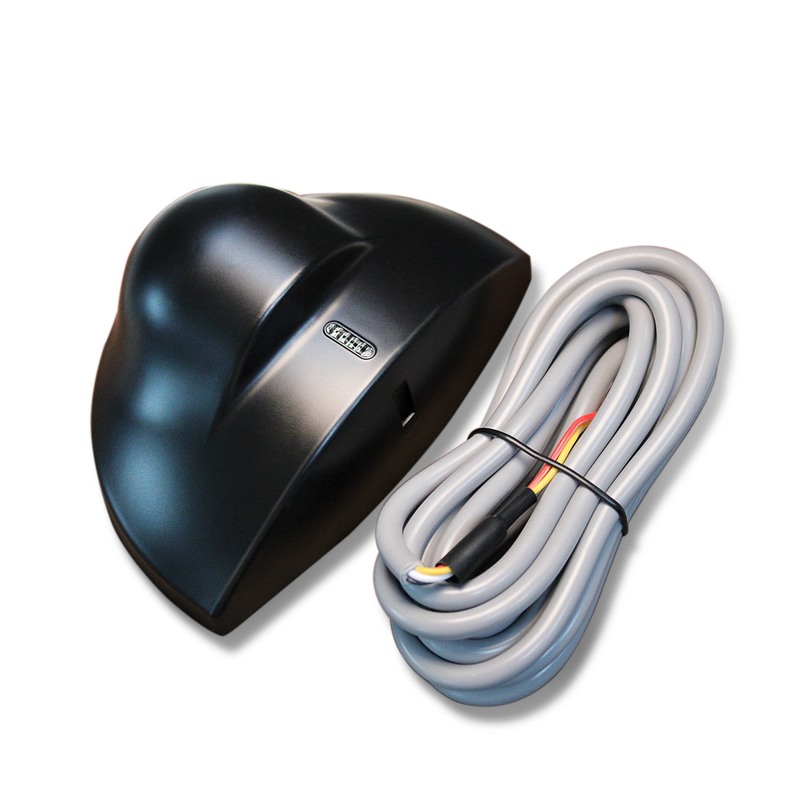

RD24-4S Détecteur Doppler 4m x 2m Large champ de détection, Sensor de mouvement de haute précision

Nom De Marque:	JUTAI
Numéro De Modèle:	RD24-4S
MOQ:	50 ensembles
Prix:	4-6 USD according to order quantity
Détails De L'emballage:	CARTON
Conditions De Paiement:	T/T, paypal, alipay, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

SHENZHEN CHINE

Certification:

Hauteur de montage maximale:

Technologie:

Radar doppler micro-ondes

Fréquence de l'émetteur:

24.125 GHz

Puissance rayonnée de l'émetteur:

<20 dBm PIRE

Densité de puissance de l'émetteur:

≤5mW/cm

Angles d'inclinaison:

0°~90° vertical ; -30°~+30° latéral

Champ de détection (montage 2,2 m):

4 m (L) × 2 m (P)

Mode de détection:

Détection de mouvement

Vitesse minimale détectable:

5 cm/s (axe du capteur)

Tension d'alimentation:

12-24 V CA ±10 % ; 12-24 V CC +30 % / -10 %

Fréquence de canalisations:

50-60Hz

Consommation d'énergie:

≤2W(VA)

Mode de sortie:

Sortie du tube de commutation

Temps de sortie du signal:

1,5 s de maintien

Tension de contact maximale:

42 V CA/CC

Courant de contact maximum:

1A (résistif)

Puissance de changement maximum:

30 W (CC) / 60 VA (CA)

Plage de température de fonctionnement:

-20 ℃ ~ + 55 ℃

Degré de protection:

Conformité aux normes:

R&TTE 1999/5/CE ; CEM 89/336/CEE

Matériel:

Couleur du boîtier:

Noir/Argent

Dimensions (W×H×D):

120 mm × 80 mm × 50 mm

Poids net:

0.215kg

Longueur du câble:

2,2 m

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Détecteur Doppler à large champ de détection

Capteur de mouvement à micro-ondes de haute précision

Détecteur de détection de mouvement 4m×2m

Description de produit

RD24-4S Détecteur Doppler 4m x 2m Large champ de détection, Sensor de mouvement de haute précision

Le détecteur de doppler RD24-4S est un dispositif de détection de mouvement professionnel de haute performance conçu pour les accès commerciaux lourds et les systèmes de portes automatiques,doté d'un champ de détection de 4 m × 2 m de large et d'une détection de mouvement de haute précision de pointe, ce qui en fait le premier choix pour les grands espaces commerciaux, les halls de bureaux, les centres commerciaux et les points de vente au détail.Ce détecteur offre une large plage de détection de 4 mètres de large et de 2 mètres de profondeur à la norme 2.2 m de hauteur de montage, couvrant entièrement les grandes entrées commerciales et les larges passages de portes coulissantes en verre sans zones mortes, assurant la capture précise de chaque piéton approchant.Son noyau de détection de haute précision excelle à identifier les mouvements humains subtils à une vitesse minimale de 5 cm/s., avec un algorithme intelligent qui filtre strictement les faux déclencheurs des vibrations environnementales, des débris flottants et des mouvements non humains,éliminer les dysfonctionnements fréquents de la porte causés par une erreur de détection.

Contrairement aux détecteurs ordinaires avec des gammes de détection étroites ou instables, ce modèle équilibre une large couverture et un ciblage précis,adaptation à différentes positions d'installation et types de portes sans étalonnage répétéEnveloppé dans un boîtier ABS robuste, il présente des performances stables dans des environnements électromagnétiques complexes, résiste à l'usure quotidienne,et est conforme aux certifications internationales R&TTE et EMC pour la sécuritéAvec une compatibilité plug-and-play et une sortie de signal cohérente, il s'intègre parfaitement aux systèmes de contrôle automatique de porte courants, sans nécessiter de configuration complexe.Combinant un large champ de détection généreux et une précision ultra-haute, ce détecteur Doppler est une solution fiable et durable pour les besoins de détection de mouvement de qualité commerciale.

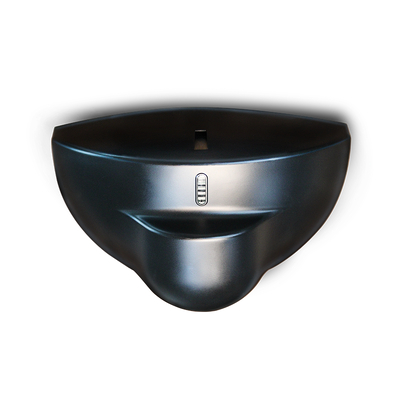

RD24-4S Détecteur Doppler 4m x 2m Large champ de détection, Sensor de mouvement de haute précision 0

Points forts du produit

24.125 GHz fréquence de micro-ondes pour détection de mouvement stable (≥ 5 cm/s)
Large champ de détection: 4 m ((W) * 2 m ((D) à une hauteur de montage de 2,2 m
Réglage flexible de l'angle: 0° à 90° verticalement / -30° à +30° en inclinaison latérale
Énergie à grande tension: 12-24V CA/CC avec faible consommation d'énergie (≤2W)
Protection IP54 et température de travail de -20°C à +55°C pour une utilisation à l'intérieur/à l'extérieur en milieu semi-fermé
Installation et réglage faciles avec une taille compacte, un potentiomètre de sensibilité et un indicateur d'état LED clair
Sortie fiable: 1,5 s de maintien du signal, tension de contact maximale CA/CC de 42 V, courant résistif de 1 A

Spécifications techniques

Paramètre	Spécification
Technologie	Radar Doppler à micro-ondes
Fréquence du transmetteur	24.125 GHz
Puissance rayonnante de l'émetteur	Le nombre de fois où la fréquence d'écoulement est supérieure à 20 dBm
Densité de puissance du transmetteur	≤ 5 mW/cm
Hauteur maximale de montage	3m
Angles d'inclinaison	0° à 90° verticalement; -30° à +30° latéralement
Champ de détection (2,2 m de montage)	Le nombre de points de contact doit être le même que le nombre de points de contact.
Mode de détection	Détection de mouvement
Vitesse minimale détectable	5 cm/s (axe du capteur)
Voltage d'alimentation	12 à 24 V courant alternatif ± 10%; 12 à 24 V courant continu +30% / -10%
Fréquence principale	50 à 60 Hz
Consommation d'électricité	Pour les véhicules à moteur électrique
Mode de sortie	Sortie du tube de commutation
Temps de sortie du signal	1.5s à retenir
Voltage de contact maximal	42V AC/DC
Courant de contact maximal	1A (résistance)
Puissance de commutation maximale	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Plage de température de fonctionnement	-20°C à +55°C
Niveau de protection	Pour la protection contre la corrosion
Conformité à la norme	R&TTE 1999/5/CE; EMC 89/336/CEE
Matériel	ABS
Couleur du boîtier	Noir/Argent
Dimensions (WHD)	120 mm80 mm50 mm
Poids net	0.215kg
Longueur du câble	2.2m

Guide d'installation et de réglage

La performance du capteur est étroitement liée à la bonne installation et réglage.

Exigences croissantes

Évitez les positions de vibration, la proximité de la lampe au néon et l'occlusion du capteur; ne touchez pas les pièces électroniques internes pendant l'installation.

Ajustement de la sensibilité

Faites pivoter le potentiomètre de sensibilité doucement et lentement; la valeur de sensibilité détermine la taille du champ de détection (ajustez à 1/2 ou plus pour une courte distance de détection).

Réglage de l'angle

Angle latéral de l'antenne plane = position du champ de détection; angle vertical = profondeur du champ de détection; régler l'angle du module à micro-ondes à ≥ 45° pour une détection optimale.

Vérifiez le statut

La LED clignote après mise en marche (état d'alerte normal); la LED s'allume en continu lorsqu'une cible en mouvement est détectée (déclencheur de détection).

Guide de dépannage

Le phénomène de la faute	Les causes probables	Mesures correctives
La porte ne s' ouvre pas et la LED ne s' éclaire pas	Le capteur éteint	Vérifiez la validité du câblage et de l'alimentation
La porte s'ouvre/se ferme en permanence	Sensor détecte les vibrations/mouvements de la porte; source d'interférence dans la plage de détection	Fixer fermement le capteur; augmenter l'angle d'inclinaison/réduire la sensibilité; éliminer les sources d'interférence dans le champ de détection
La distance de détection est trop proche.	Faible sensibilité; angle du module à micro-ondes < 45°; capteur bloqué	Régler le potentiomètre de sensibilité à 1/2 ou plus; régler l'angle du module à ≥ 45°; retirer les objets d'occlusion

Scénarios d'application

Le RD24-4S est un capteur de détection de mouvement multi-scénario avec une grande adaptabilité, principalement applicable à:

Systèmes de portes automatiques:Portes coulissantes, portes battantes, portes à induction en verre (bâtiments commerciaux, centres commerciaux, immeubles de bureaux)
Sécurité et surveillance:Détection de sécurité du périmètre, induction de mouvement humain à l'intérieur (résidentiel, usine, entrepôt)
Automatisation industrielle:Détection de mouvement par bande transporteuse, induction de démarrage/arrêt des équipements (lignes de production de l'industrie légère)
Un bâtiment intelligent:Induction de l'éclairage intelligent, induction de la climatisation (zones publiques telles que les couloirs et les ascenseurs)

Technologies de base

Capteur de radar Doppler à micro-ondes 24Capteur radar de 125 GHz Détecteur de mouvement automatique de porte Capteur de détection à large champ Capteur de mouvement IP54
