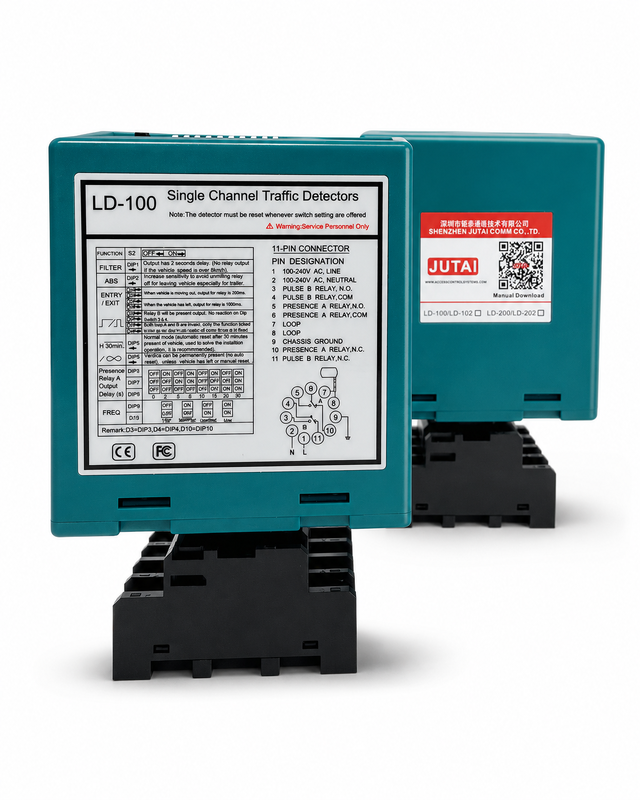

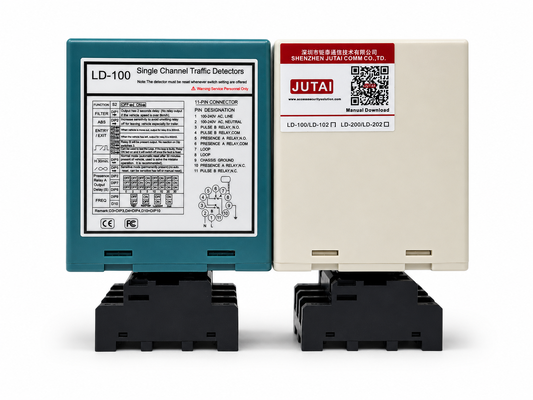

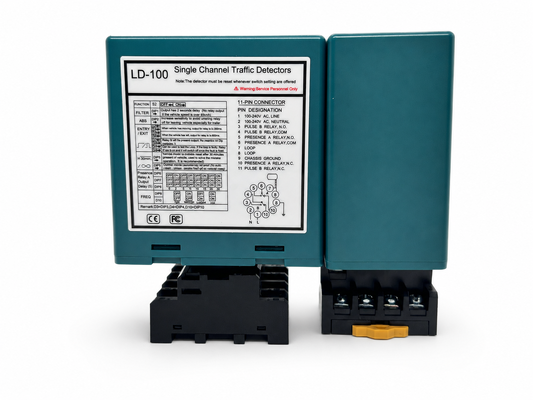

Conçu pour les portes automatiques et les entrées contrôlées du véhicule, ce détecteur de boucle inductive fournit un déclenchement fiable du véhicule, un contrôle de la porte tenue ouverte,et la sécurité anti-collision grâce à une boucle d'induction intégrée à la routeLorsqu'un véhicule pénètre dans la zone de détection, le détecteur identifie le changement résultant dans l'inductivité de la boucle et envoie un signal de relais au contrôleur de la porte.portes de barrière, et d'autres équipements d'accès automatisés pour s'ouvrir sans nécessiter de commande manuelle ou de dispositifs supplémentaires d'identification du véhicule.

Le détecteur prend en charge les modes de sortie d'impulsion d'entrée, d'impulsion de sortie et de présence continue.capture par caméraEn mode présence, le relais reste actif pendant que le véhicule reste au-dessus de la boucle,permettant à la porte de rester ouverte jusqu'à ce que la zone de détection soit libreCette fonction permet une protection contre les collisions en réduisant le risque de fermeture de la porte pendant qu'une voiture, un camion ou une remorque passe.

Le mode de présence permanente du véhicule est disponible pour les sites où les véhicules peuvent s'arrêter ou se déplacer lentement à l'intérieur de l'entrée.La sortie reste active sans expiration et ne se réinitialise qu'après que le véhicule a quitté la boucleLes réglages réglables de retard de dégagement du relais de 0, 2, 5, 8, 10, 15, 20 et 30 secondes offrent une flexibilité supplémentaire pour la fermeture retardée, les véhicules longs, le trafic à distance étroite,fonctionnement coordonné avec des contrôleurs d'accès ou des dispositifs d'avertissement.

Avec une large plage d'inductivité de 15 ‰ 2000 μH et 16 niveaux de sensibilité sélectibles, le détecteur peut être adapté à différentes tailles de boucle, profondeurs d'installation, conditions du site et types de véhicules.Le renforcement automatique de la sensibilité aide à maintenir une détection stable des camionsQuatre fréquences de fonctionnement sélectionnables aident également à réduire les interférences lorsque plusieurs boucles sont installées à proximité.

Disponible en versions AC/DC de 12 24 V et 100 240 V, ce détecteur de boucle inductive automatique est adapté aux communautés résidentielles, aux propriétés commerciales, aux usines, aux entrepôts, aux parcs logistiques,les parkingsSes sorties configurables et son contrôle de la sécurité basé sur la présence offrent une solution pratique pour l'ouverture automatique des portes, un fonctionnement fiable en position d'ouverture et un passage plus sûr des véhicules..

• 1. portée de détection de 15 à 2000 μh
  • Le détecteur de boucle prend en charge une large plage de détection allant de 15 μH à 2000 μH, permettant une large gamme de tailles et de configurations de boucles pour une application polyvalente dans différents scénarios de détection du trafic.La large plage de détection permet à notre détecteur de boucle de détecter tous les types de véhicules, motos, voitures, camions ultra longs, bus et ainsi de suite.
• 2- Le côté compact.

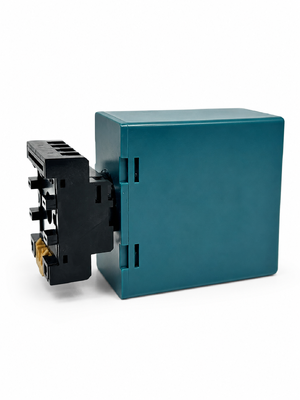

  • Le boîtier compact et bien conçu combine toutes les exigences de l'industrie en matière de caractéristiques et de fonctionnalités, ce qui permet à ce détecteur d'être intégré dans tout système de détection de la circulation existant.
• 3. Capacités de diagnostic LED
  • Les capacités de diagnostic complètes permettent de diagnostiquer avec précision les problèmes de boucle et d'installation et d'afficher à travers les LED, ce qui garantit des performances optimales et réduit les temps d'arrêt.
• 4. Temps de présence sélectionnable
  • La sortie du relais de présence peut être sélectionnée pour limiter une sortie de détection à une durée fixe (supérieure à 30 minutes) pendant qu'un véhicule reste en boucle, ce qui offre une flexibilité dans la gestion du trafic.
• 5Temps de présence en boucle
  • Les interférences entre détecteurs de boucle adjacents peuvent être identifiées par indication intégrale et éliminées par réglage de la fréquence, assurant ainsi un fonctionnement fiable.
• 6Deux relais de sortie séparés.
  • Relais de présence A: fournit une sortie de présence et peut être prolongée pendant 0, 2, 5, 8, 10, 15, 20 ou 30 secondes, programmable avec des commutateurs DIP externes à 10 voies.
  • Relais d'impulsion B: programmable avec des commutateurs DIP externes à 10 voies, il offre la présence, l'impulsion à l'entrée, l'impulsion à la sortie ou une sortie défaillante, améliorant la flexibilité de détection.
• 7Augmentation automatique de la sensibilité
  • Cette fonction détecte de manière fiable les grandes combinaisons de camions-remorques et de véhicules de grande capacité en augmentant automatiquement la sensibilité au maximum lors de la détection du véhicule, assurant ainsi une identification précise.
• 8. Compensation automatique pour dérive environnement
  • Les détecteurs de boucle (ou autres capteurs) s'adaptent et s'étalent automatiquement aux changements des conditions environnementales,maintenir l'exactitude et la stabilité de la détection malgré des conditions météorologiques et des facteurs environnementaux variables.
• 9. 10 Commutateur de basculement
  • La conception de l'interrupteur de plongée sur la coque rend le réglage du détecteur de boucle plus facile et plus clair, ce qui est très convivial pour les utilisateurs.Les utilisateurs peuvent définir toutes les fonctions d'abord et ensuite installer le détecteur de boucle.
• 10Interférence anti-interférence.
  • Grâce à l'interrupteur de plongée, la fréquence du détecteur de boucle peut être réglée pour éviter les interférences de bruit croisé causées par l'installation de deux bobines de boucle trop proches.

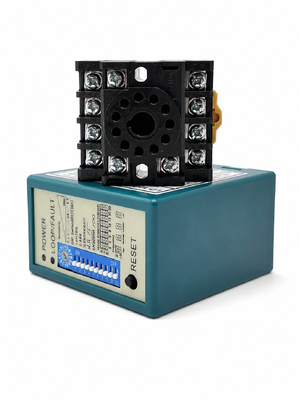

(1)LED électrique: LED électrique rouge indique "alimentation allumée"

• Détection LED: Continuellement allumé: Indique détection du véhicule.
• Clignement lent: indique que la boucle est court-circuitée ou que le nombre de tours après la boucle n'est pas suffisant.
• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.

• La sensibilité de la boucle peut être réglée par le trimpot étiqueté "Sensibilité".L'utilisateur peut sélectionner 16 réglages différents en tournant le trimpot avec 0 étant le moins sensible et F étant le plus sensible.



1. DIP 1 et DIP 2 définition des fonctions spéciales

2. DIP 3 et DIP 4 réglage du relais B sortie

3. DIP 5 réglage de réinitialisation automatique

4. DIP 6 & DIP 7 & DIP 8 réglage du relais A retard

5. DIP 9 & DIP 10 Fréquence de réglage (40 K à 100 KHz).

• Dans l'application, lorsque deux ou plusieurs détecteurs de boucles et boucles de détection ont été installés, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• Bouton de réinitialisation:S'il vous plaît noter: le LD-100 doit être réinitialisé chaque fois qu'un changement de réglage est apporté aux interrupteurs de plongée.

• Installez le détecteur dans un boîtier résistant aux intempéries.
• Le détecteur doit être le plus près possible de la boucle de détection.
• Le détecteur doit toujours être installé loin des champs magnétiques forts.
• Évitez de faire passer des fils haute tension près des détecteurs de boucle.
• N'installez pas le détecteur sur des objets vibrants.

• Lorsque la boîte de commande est installée à moins de 10 mètres de la boucle, des fils normaux peuvent être utilisés pour la connecter à la boucle.Ne pas dépasser 30 mètres de distance entre la boîte de commande et la boucle.



Les boucles sont scellées à l'aide d'un composé époxy noir à réglage rapide ou d'un mastic de bitume chaud pour se fondre dans la surface de la route.
