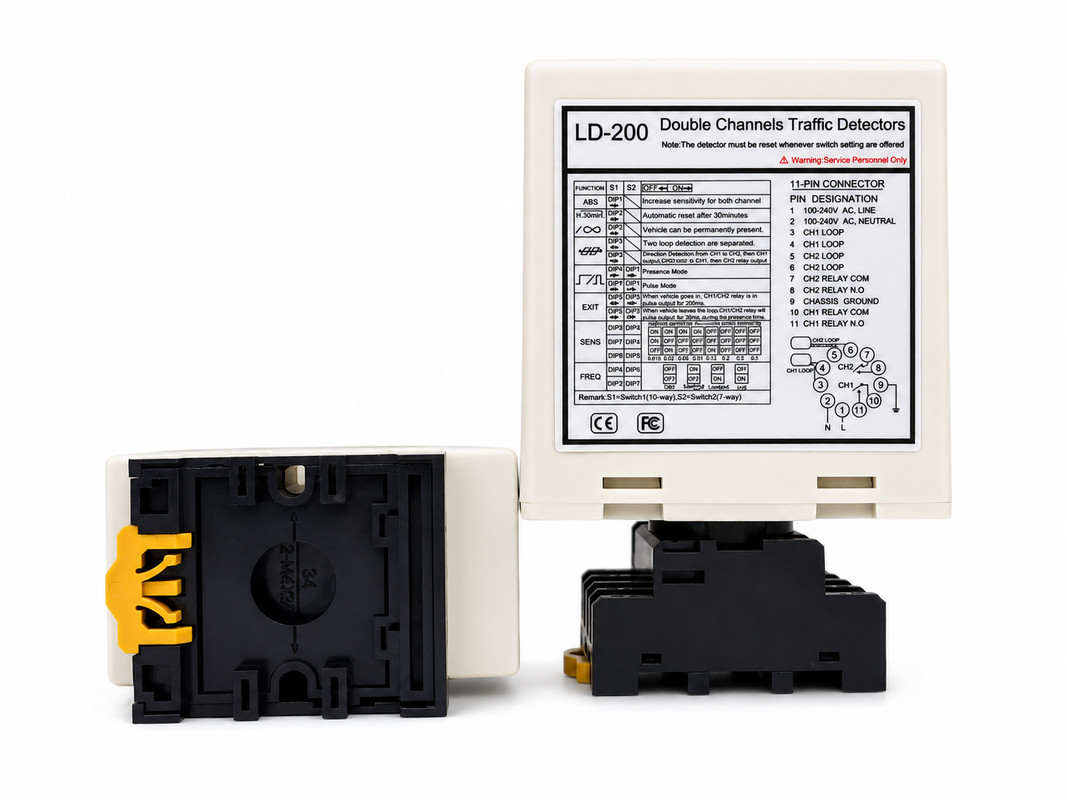

LeDétecteur de boucle de véhicule à double canal pour le contrôle des portes coulissantes avec détection de direction et de présencefournit une solution de détection pratique pour les entrées automatiques de porte coulissante où le système de commande doit savoir non seulement si un véhicule est présent,mais aussi comment il se déplace dans la voie d'accèsDeux canaux indépendants, CH1 et CH2, peuvent surveiller des boucles d'induction séparées et utiliser la séquence d'activation de la boucle pour déterminer la direction de déplacement du véhicule.le détecteur peut fournir une détection directionnelle, les signaux de sortie de présence continue du véhicule, d'impulsion d'entrée ou d'impulsion de sortie.Ces sorties de relais peuvent être intégrées avec des contrôleurs de porte coulissante et d'autres équipements d'automatisation d'accès pour soutenir l'ouverture déclenchée par le véhicule, confirmation du passage et gestion plus précise des entrées/sorties.

Pour les sites avec des tailles de véhicules et des circuits différents, chaque canal offre8 niveaux de sensibilité sélectifs, réglage indépendant de la fréquence et compatibilité avec l'inductivité de la boucle20 à 2000 μH. LeAugmentation automatique de la sensibilité (ASB)fonction aide à maintenir la détection lorsque des camions, des remorques, des véhicules articulés ou des véhicules à châssis élevé se déplacent sur la zone de détection,la présence permanente et les options de réinitialisation automatique offrent une flexibilité pour les passages courts du véhicule et l'occupation prolongéeSix modes de fonctionnement sélectionnables, sorties de relais CH1/CH2 dédiées, configuration DIP-switch et indicateur d'état et de défaut LED simplifient la configuration et la mise en service du système.LD-200 100 ∼ 240 VACetLD-202 12 ̊24 VDans les versions précédentes, ce détecteur à boucle double canal est bien adapté aux entrées de portes coulissantes, aux voies d'accès aux parkings, aux portes industrielles, aux installations logistiques,et autres applications d'accès automatisé au véhicule nécessitant une détection fiable de la direction et de la présence.

• 1. portée de détection de 15 à 2000 μh
  • Le détecteur de boucle prend en charge une large plage de détection allant de 15 μH à 2000 μH, permettant une large gamme de tailles et de configurations de boucles pour une application polyvalente dans différents scénarios de détection du trafic.
  • La large plage de détection permet à notre détecteur de boucle de détecter tous les types de véhicules, motos, voitures, ultra long camion, bus et ainsi de suite
• 2- Le côté compact.
  • Le boîtier compact et bien conçu combine toutes les exigences de l'industrie en matière de caractéristiques et de fonctionnalités, ce qui permet à ce détecteur d'être intégré dans tout système de détection de la circulation existant.
• 3. Capacités de diagnostic et indication LED
  • Les capacités de diagnostic complètes permettent un diagnostic précis des problèmes de boucle et d'installation et affichent à travers l'état de la LED, garantissant des performances optimales et réduisant les temps d'arrêt.
• 4. Temps de présence sélectionnable
  • La sortie du relais de présence peut être sélectionnée pour limiter une sortie de détection à une durée fixe (supérieure à 30 minutes) pendant qu'un véhicule reste en boucle, ce qui offre une flexibilité dans la gestion du trafic.
• 5Augmentation automatique de la sensibilité
  • Cette fonction détecte de manière fiable les grandes combinaisons de camions-remorques et de véhicules de grande capacité en augmentant automatiquement la sensibilité au maximum lors de la détection du véhicule, assurant ainsi une identification précise.
• 6. Compensation automatique pour dérive environnement
  • Les détecteurs de boucle (ou autres capteurs) s'adaptent et s'étalent automatiquement aux changements des conditions environnementales,maintenir l'exactitude et la stabilité de la détection malgré des conditions météorologiques et des facteurs environnementaux variables.
• 7. 17 Réglage du commutateur
  • La conception de l'interrupteur de plongée sur la coque rend le réglage du détecteur de boucle plus facile et plus clair, ce qui est très convivial pour les utilisateurs.Les utilisateurs peuvent définir toutes les fonctions d'abord et ensuite installer le détecteur de boucle.
• 8Les deux canaux travaillent en coopération ou indépendamment.
  • Le détecteur de boucle à double canal peut être utilisé comme deux versions à canal unique, prend en charge deux canaux de détection indépendants.
  • Permettant également la surveillance simultanée de plusieurs boucles, le détecteur de boucle a la capacité de reconnaître la direction dans les applications à canal unique.amélioration de la souplesse et de la précision de la détection des véhicules.
• 9Interférence anti-interférence.
  • Grâce à l'interrupteur de plongée, la fréquence du détecteur de boucle peut être réglée pour éviter les interférences de bruit croisé causées par l'installation de deux bobines de boucle trop proches.

Le détecteur de la série LD-200 peut être configuré pour l'un des modes suivants:

• Le système de détection de la lumière LED:continuement allumé: indique la détection du véhicule.
• Clignement lent: indique que la boucle est court-circuité ou que le nombre de tours après la boucle n'est pas suffisant.
• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.
• Le système de détection du CH2 LED: Continuellement allumé: indique la détection du véhicule.
• Clignement lent: indique que la boucle est court-circuité ou que le nombre de tours après la boucle n'est pas suffisant.
• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.

• La sensibilité et la fréquence de la boucle peuvent être réglées par réglage d'un commutateur à 7 voies et d'un commutateur à 10 voies.
• L'utilisateur peut sélectionner 8 réglages différents en changeant le réglage du commutateur de basculement en différents modes comme dans les tableaux de réglage du commutateur de basculement ci-dessous.8 étant le moins sensible et 0.015 étant le plus sensible.
• Les commutateurs 3, 4 et 5 permettent de sélectionner la sensibilité au CH2, 0,8 étant la moins sensible et 0,015 la plus sensible.

• (Commutateur 1) Augmentation de la sensibilité spéciale DIP1 et DIP2 pour les deux remorques (les deux canaux)

(Switch1=S1) D3,D4,D5 et ((Switch2=S2) D1,D2 Réglage des fonctions spéciales(Mode 1,23 Détection de direction, mode 4,5,6 en mode normal, deux boucles de détection sont séparées.)

(Switch1=S1) D6 & D7 & D8 et (Switch2=S2) D3 & D4 & D5 Sélection de la sensibilité des réglages CH1 et CH2.(Choix des huit niveaux)

(Switch1=S1) D9 & D10 et (Switch2=S2) D6,D7 Fréquence de réglage (20 K à 100 KHz).

Bouton de réinitialisation:Veuillez noter que le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est apporté aux interrupteurs de basculement.

Les boucles sont scellées à l'aide d'un composé époxy noir à réglage rapide ou d'un mastic de bitume chaud pour se fondre dans la surface de la route.

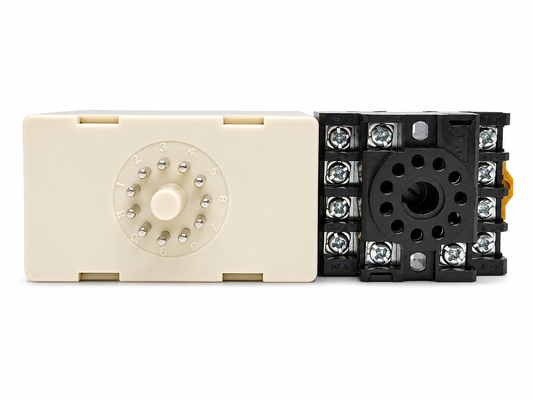

Lors de l'installation, veuillez maintenir la prise et la prise du produit dans la direction verticale

LD-100	LD-102	LD-200	LD-202	JTHT-11
Chaîne unique 100 à 240 V CA	Chaîne unique 12 à 24 V AC/DC	Deux canaux 100 à 240 V CA	Deux canaux 12 à 24 V AV/DC	câble en boucle 305 m bobine en téflon
