LeDétecteur de boucle de véhicule à double canal pour stationnement intelligent avec détection de direction et 6 modes de sortieest conçu pour donner aux systèmes de stationnement modernes des informations plus précises sur le mouvement des véhicules et une plus grande souplesse de contrôle aux entrées, sorties et voies contrôlées.Avec deux boucles d'induction connectées au CH1 et au CH2, le détecteur peut analyser l'ordre d'activation du véhicule pour déterminer la direction de déplacement, aidant ainsi les systèmes de stationnement à distinguer plus efficacement le trafic entrant et sortant.six modes de fonctionnement sélectionnablesIl prend en charge la détection directionnelle, la surveillance indépendante de la présence à deux canaux, la sortie d'impulsion d'entrée et la sortie d'impulsion de sortie, permettant au même détecteur de servir différentes stratégies de contrôle de stationnement.Les sorties de relais indépendantes peuvent interagir avec les portes de barrière, contrôleurs de stationnement, dispositifs de billetterie, compteurs de véhicules, indicateurs de voie et autres équipements de gestion de l'accès,rendre l'unité adaptée aux parkings sans surveillance et aux systèmes d'accès automatisés des véhicules.

Pour les installations dont la disposition des boucles et les conditions de circulation sont différentes, le détecteur offreréglage indépendant de la sensibilité à 8 niveaux, quatre niveaux de fréquence sélectionnables, et une large gamme dePlage d'inductivité de boucle de 20 ‰ 2000 μHCes paramètres aident les installateurs à optimiser les performances de détection des véhicules tout en réduisant les interférences entre les boucles adjacentes.Augmentation automatique de la sensibilité (ASB)améliore la continuité de détection des camions, remorques, véhicules articulés et véhicules à châssis élevé,la présence permanente et les options de réinitialisation automatique offrent une flexibilité pour les passages courts du véhicule et l'occupation prolongéeLes indicateurs LED CH1/CH2 clairs aident à la surveillance de l'état du véhicule et au diagnostic des défauts de la boucle, et la configuration DIP-switch facilite la configuration sur place.LD-200 100 ∼ 240 VACetLD-202 12 ̊24 VDans les versions les plus récentes, ce détecteur à boucle à double canal fournit une solution polyvalente pour le stationnement intelligent, l'automatisation des portes de barrière, la gestion de la direction du véhicule, le contrôle d'accès et la surveillance du flux de trafic.

• 1. portée de détection de 15 à 2000 μh
  • Le détecteur de boucle prend en charge une large plage de détection allant de 15 μH à 2000 μH, permettant une large gamme de tailles et de configurations de boucles pour une application polyvalente dans différents scénarios de détection du trafic.
  • La large plage de détection permet à notre détecteur de boucle de détecter tous les types de véhicules, motos, voitures, ultra long camion, bus et ainsi de suite
• 2- Le côté compact.
  • Le boîtier compact et bien conçu combine toutes les exigences de l'industrie en matière de caractéristiques et de fonctionnalités, ce qui permet à ce détecteur d'être intégré dans tout système de détection de la circulation existant.
• 3. Capacités de diagnostic et indication LED
  • Les capacités de diagnostic complètes permettent un diagnostic précis des problèmes de boucle et d'installation et affichent à travers l'état de la LED, garantissant des performances optimales et réduisant les temps d'arrêt.
• 4. Temps de présence sélectionnable
  • La sortie du relais de présence peut être sélectionnée pour limiter une sortie de détection à une durée fixe (supérieure à 30 minutes) pendant qu'un véhicule reste en boucle, ce qui offre une flexibilité dans la gestion du trafic.
• 5Augmentation automatique de la sensibilité
  • Cette fonction détecte de manière fiable les grandes combinaisons de camions-remorques et de véhicules de grande capacité en augmentant automatiquement la sensibilité au maximum lors de la détection du véhicule, assurant ainsi une identification précise.
• 6. Compensation automatique pour dérive environnement
  • Les détecteurs de boucle (ou autres capteurs) s'adaptent et s'étalent automatiquement aux changements des conditions environnementales,maintenir l'exactitude et la stabilité de la détection malgré des conditions météorologiques et des facteurs environnementaux variables.
• 7. 17 Réglage du commutateur
  • La conception de l'interrupteur de plongée sur la coque rend le réglage du détecteur de boucle plus facile et plus clair, ce qui est très convivial pour les utilisateurs.Les utilisateurs peuvent définir toutes les fonctions d'abord et ensuite installer le détecteur de boucle.
• 8Les deux canaux travaillent en coopération ou indépendamment.
  • Le détecteur de boucle à double canal peut être utilisé comme deux versions à canal unique, prend en charge deux canaux de détection indépendants.
  • Permettant également la surveillance simultanée de plusieurs boucles, le détecteur de boucle a la capacité de reconnaître la direction dans les applications à canal unique.amélioration de la souplesse et de la précision de la détection des véhicules.
• 9Interférence anti-interférence.
  • Grâce à l'interrupteur de plongée, la fréquence du détecteur de boucle peut être réglée pour éviter les interférences de bruit croisé causées par l'installation de deux bobines de boucle trop proches.

Le détecteur de la série LD-200 peut être configuré pour l'un des modes suivants:

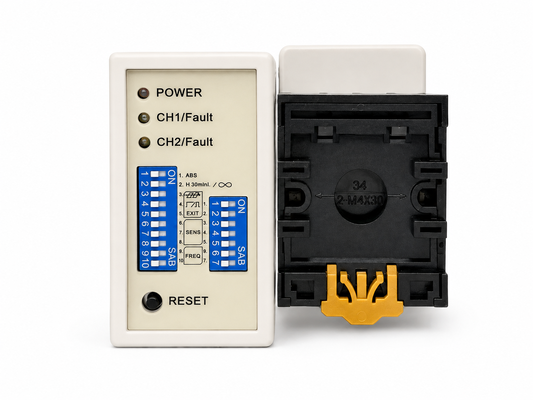

• Le système de détection de la lumière LED:continuement allumé: indique la détection du véhicule.
• Clignement lent: indique que la boucle est court-circuité ou que le nombre de tours après la boucle n'est pas suffisant.
• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.
• Le système de détection du CH2 LED: Continuellement allumé: indique la détection du véhicule.
• Clignement lent: indique que la boucle est court-circuité ou que le nombre de tours après la boucle n'est pas suffisant.
• Clignement rapide: indique que la boucle est ouverte ou qu'il y a trop de virages après la boucle.

• La sensibilité et la fréquence de la boucle peuvent être réglées par réglage d'un commutateur à 7 voies et d'un commutateur à 10 voies.
• L'utilisateur peut sélectionner 8 réglages différents en changeant le réglage du commutateur de basculement en différents modes comme dans les tableaux de réglage du commutateur de basculement ci-dessous.8 étant le moins sensible et 0.015 étant le plus sensible.
• Les commutateurs 3, 4 et 5 permettent de sélectionner la sensibilité au CH2, 0,8 étant la moins sensible et 0,015 la plus sensible.

• (Commutateur 1) Augmentation de la sensibilité spéciale DIP1 et DIP2 pour les deux remorques (les deux canaux)

(Switch1=S1) D3,D4,D5 et ((Switch2=S2) D1,D2 Réglage des fonctions spéciales(Mode 1,23 Détection de direction, mode 4,5,6 en mode normal, deux boucles de détection sont séparées.)

(Switch1=S1) D6 & D7 & D8 et (Switch2=S2) D3 & D4 & D5 Sélection de la sensibilité des réglages CH1 et CH2.(Choix des huit niveaux)

(Switch1=S1) D9 & D10 et (Switch2=S2) D6,D7 Fréquence de réglage (20 K à 100 KHz).

Bouton de réinitialisation:Veuillez noter que le LD-200 doit être réinitialisé chaque fois qu'un changement de réglage est apporté aux interrupteurs de basculement.

Les boucles sont scellées à l'aide d'un composé époxy noir à réglage rapide ou d'un mastic de bitume chaud pour se fondre dans la surface de la route.

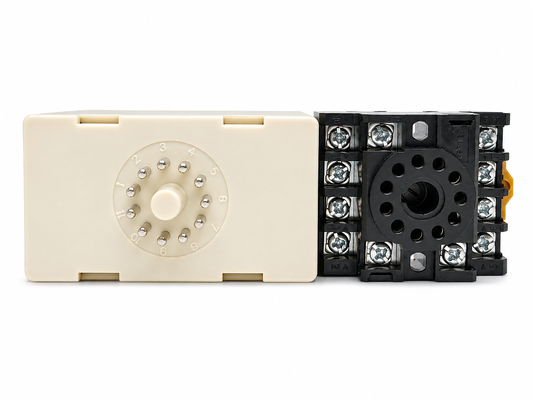

Lors de l'installation, veuillez maintenir la prise et la prise du produit dans la direction verticale

LD-100	LD-102	LD-200	LD-202	JTHT-11
Chaîne unique 100 à 240 V CA	Chaîne unique 12 à 24 V AC/DC	Deux canaux 100 à 240 V CA	Deux canaux 12 à 24 V AV/DC	câble en boucle 305 m bobine en téflon
Résultats de l'analyse
Multimètre
